Chương trình đào tạo MÔ PHỎNG CFD VỚI SIMCENTER FLOEFD

Nội dung chương trình đào tạo bao gồm:

Phần 1:  Tổng quan CFD và Simcenter FloEFD

• Mục tiêu: Nắm nền tảng CFD và vai trò của FLOEFD trong thiết kế
• Nội dung chính:
  • Khái niệm CFD (Computational Fluid Dynamics)

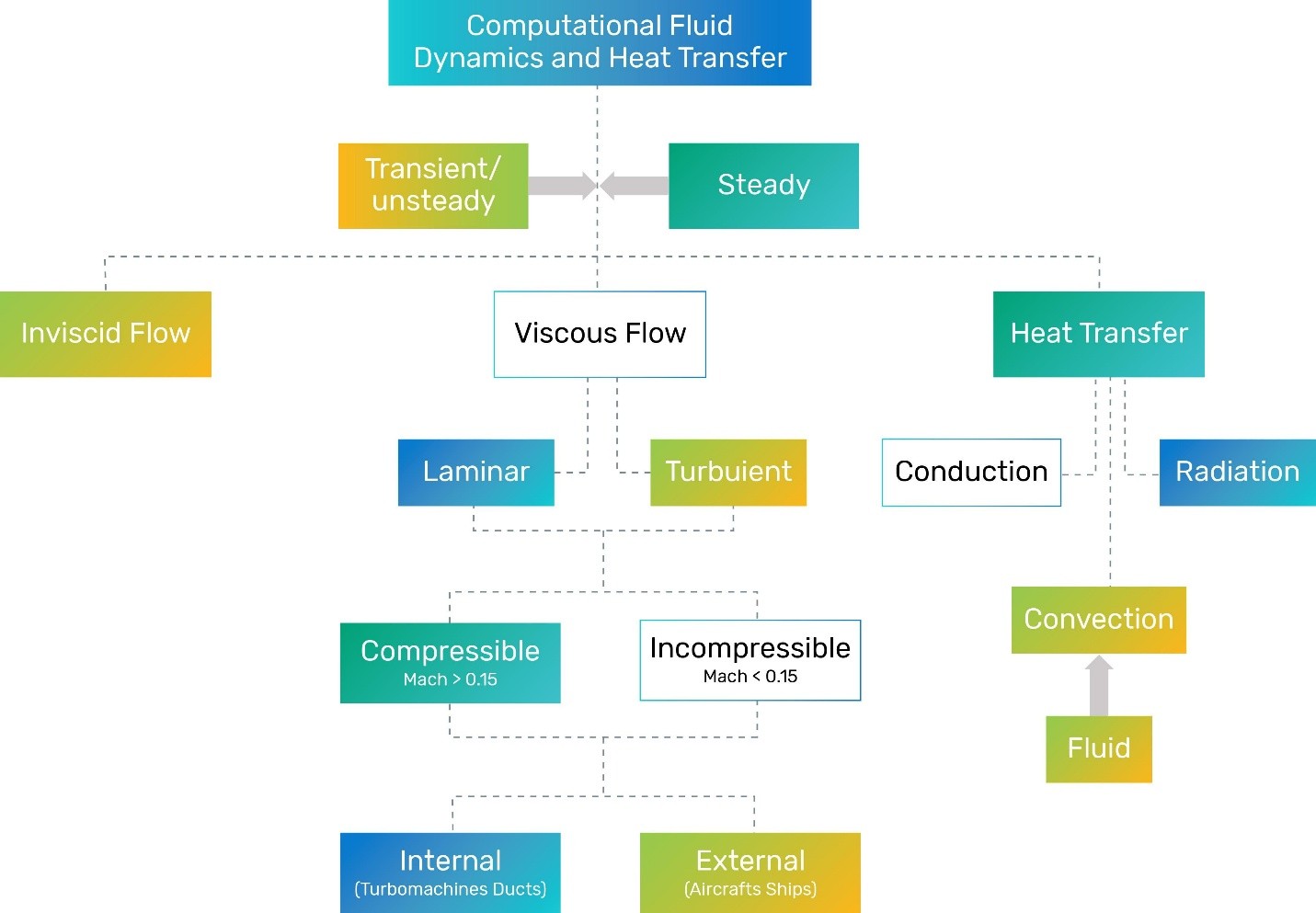

  • Các bài toán điển hình:
    • Dòng chảy (flow), áp suất (pressure), nhiệt (thermal)
  • Sự khác biệt:
    • CFD truyền thống vs CFD embedded (FLOEFD)
  • Ứng dụng:

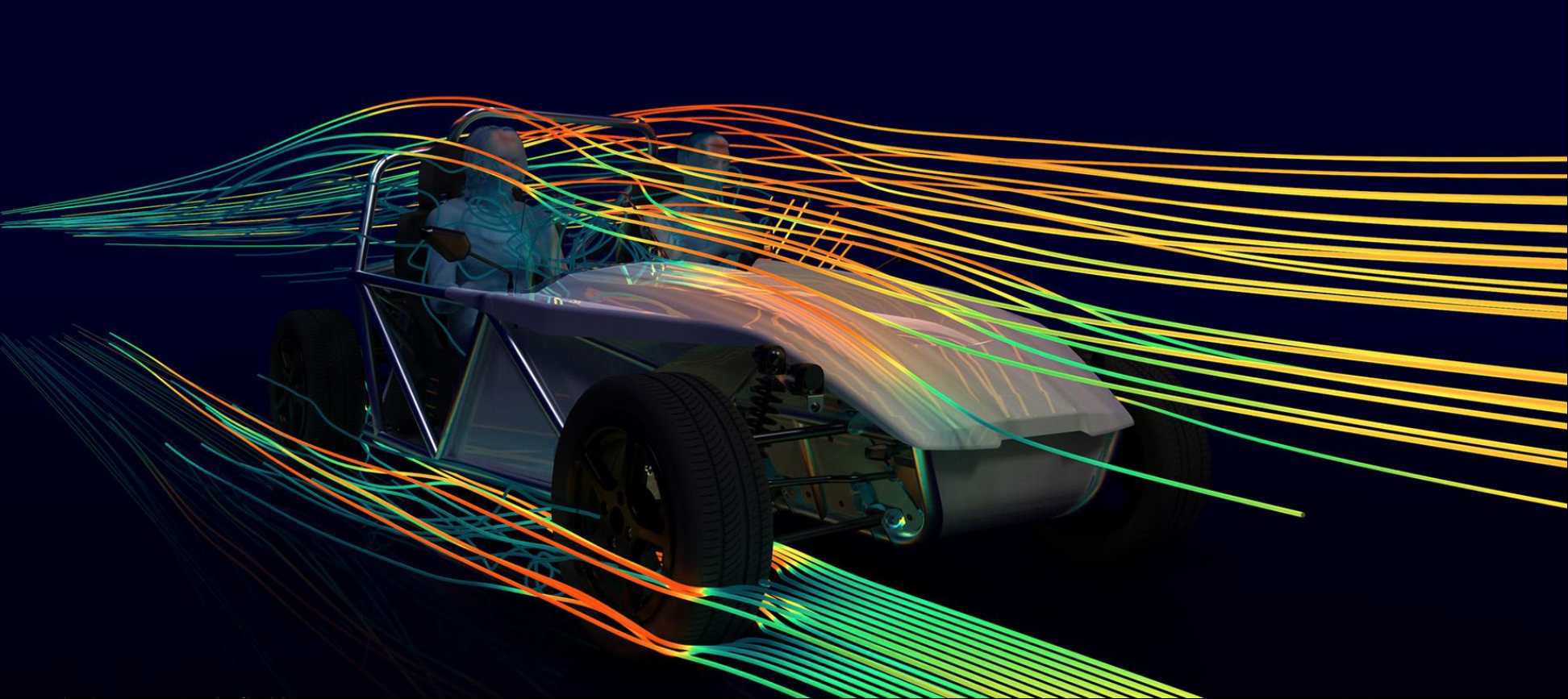

    • Electronics cooling, HVAC, automotive, industrial equipment
  • Tổng quan workflow mô phỏng trong FLOEFD

Phần 2: Giao diện phần mềm và quy trình mô phỏng

• Mục tiêu: Làm quen môi trường làm việc và quy trình chuẩn
• Nội dung chính:

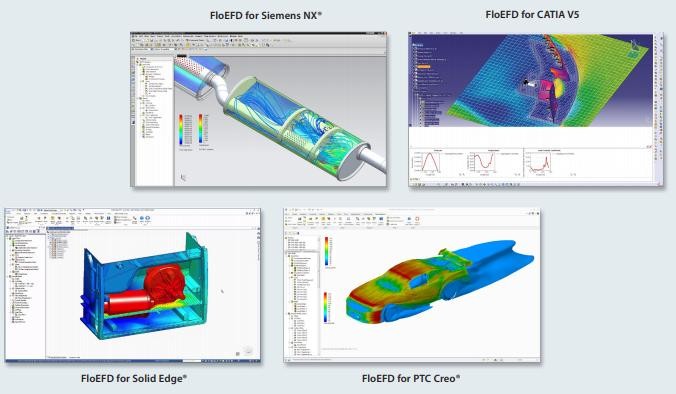

  • Giao diện FLOEFD trong CAD (NX / Solid Edge / SolidWorks)
  • Quy trình mô phỏng:

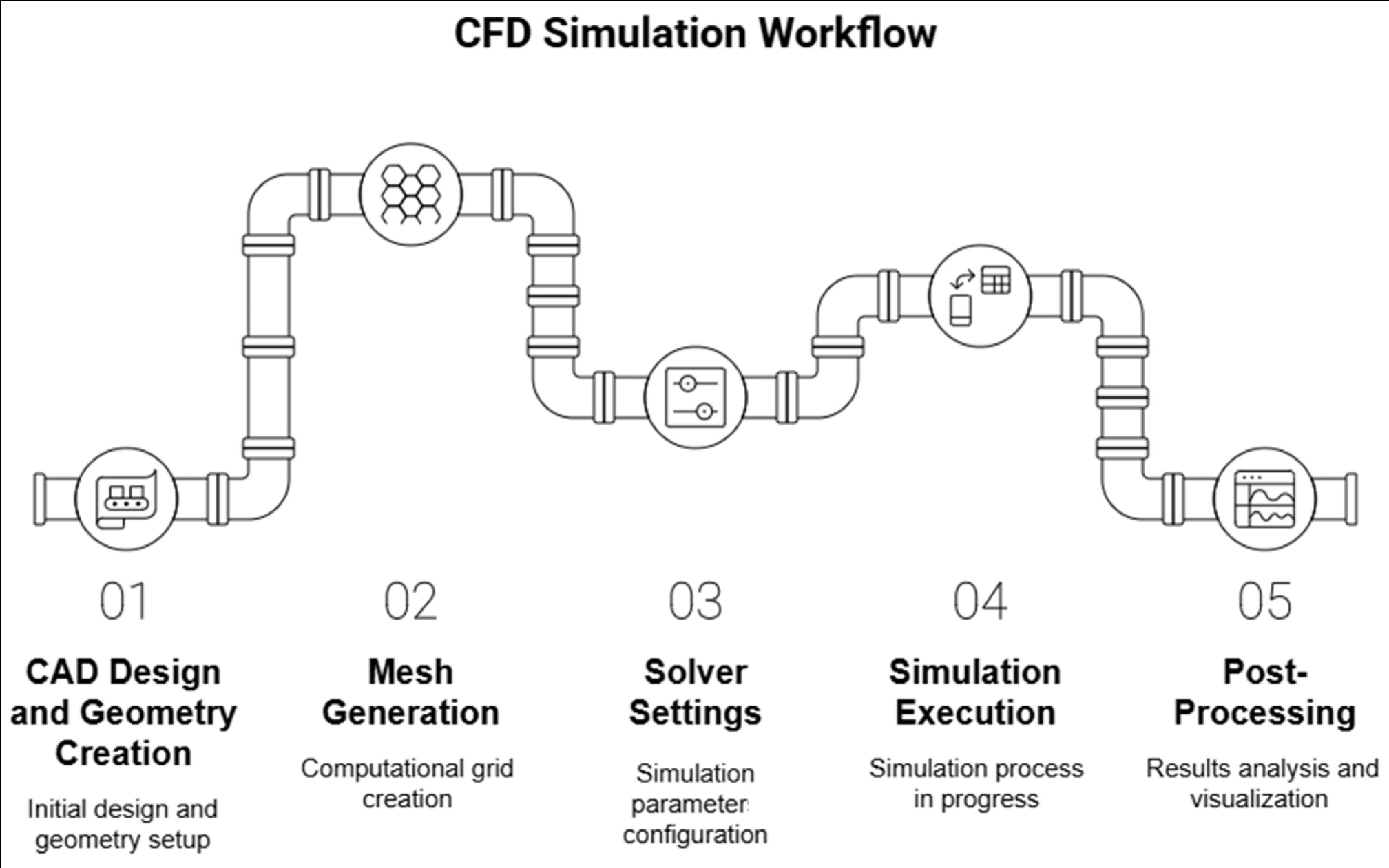

    • Pre-processing → Solver → Post-processing
  • Project Wizard:
    • Fluid type, analysis type (internal/external)
  • Quản lý study & scenario

Phần 3: Chuẩn bị mô hình CAD cho CFD

• Mục tiêu: Đảm bảo mô hình phù hợp để mô phỏng chính xác & nhanh
• Nội dung chính:
  • Simplification / Defeaturing:
    • Remove fillet nhỏ, chi tiết không cần thiết
  • Tạo fluid domain:
    • Internal flow / External flow
  • Kiểm tra kín khối (watertight geometry)
  • Tối ưu CAD để giảm thời gian solve

Phần 4: Chia lưới và thiết lập điều kiện biên

• Mục tiêu: Thiết lập mô hình mô phỏng chính xác
• Nội dung chính:
  • Mesh:
    • Cartesian mesh (đặc trưng của FLOEFD)

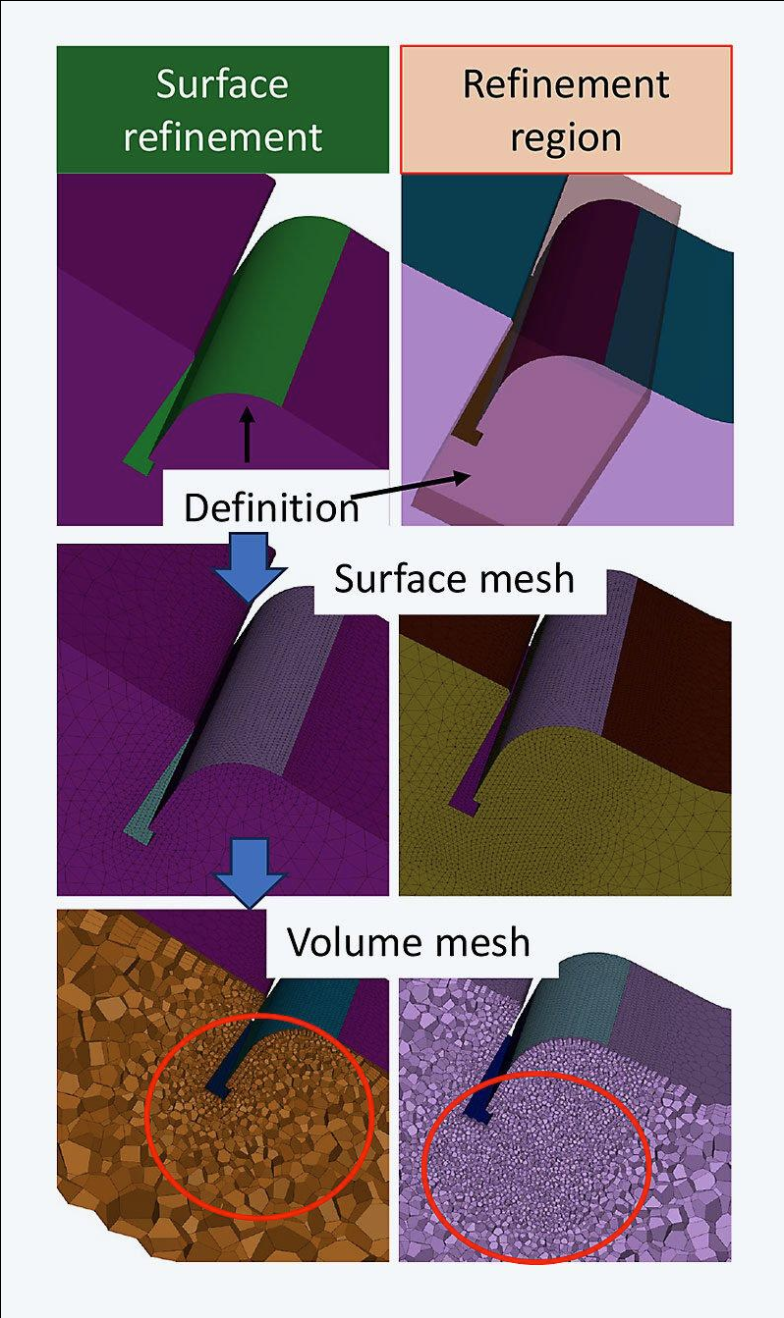

    • Local mesh refinement

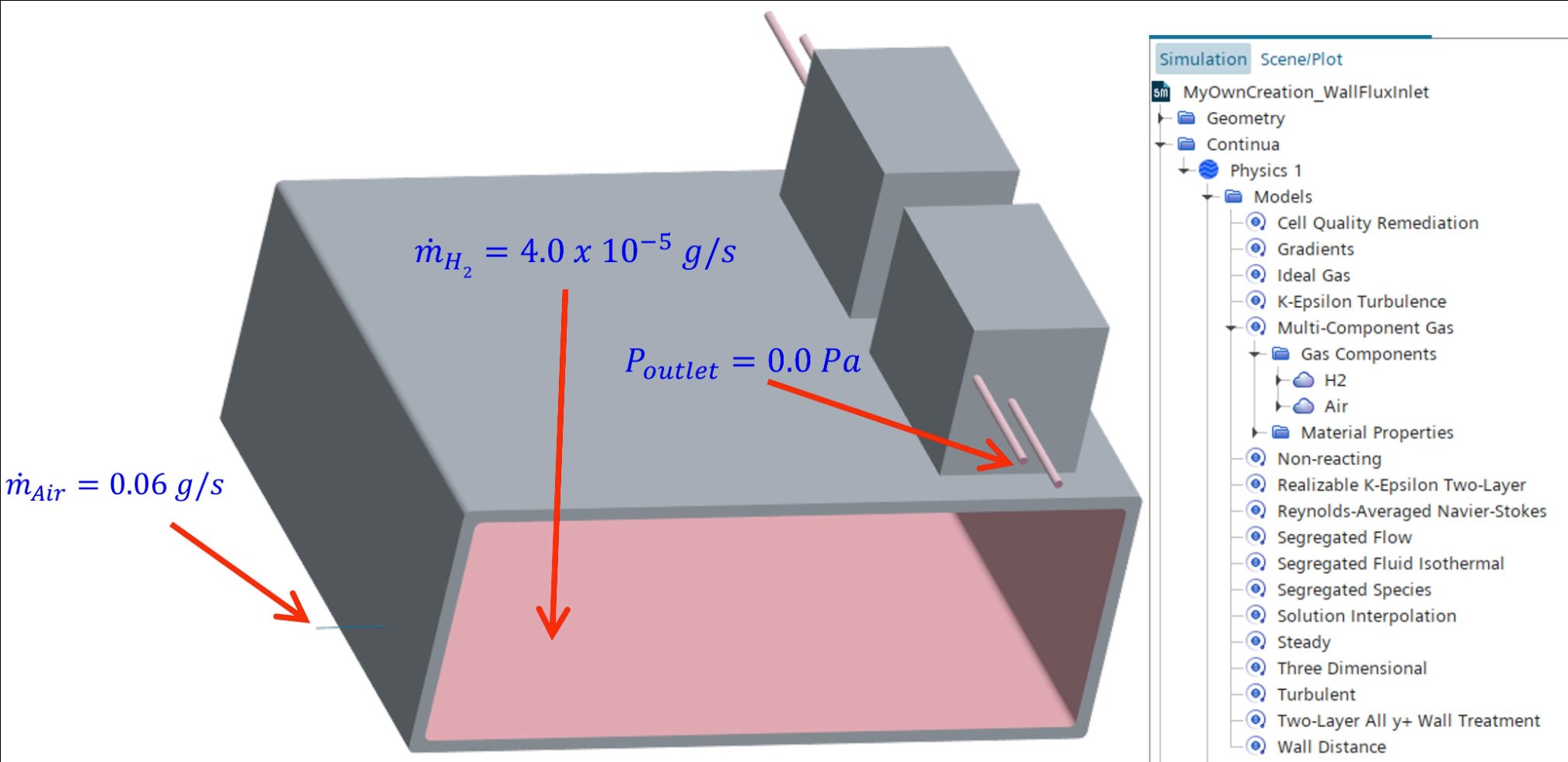

  • Boundary conditions:
    • Inlet, Outlet, Wall, Symmetry
  • Thiết lập:
    • Velocity, pressure, temperature
  • Initial conditions & goals (monitoring parameters)

Phần 5: Phân tích dòng chảy và áp suất

• Mục tiêu: Hiểu behavior của dòng chảy trong thiết kế
• Nội dung chính:
  • Visualization:

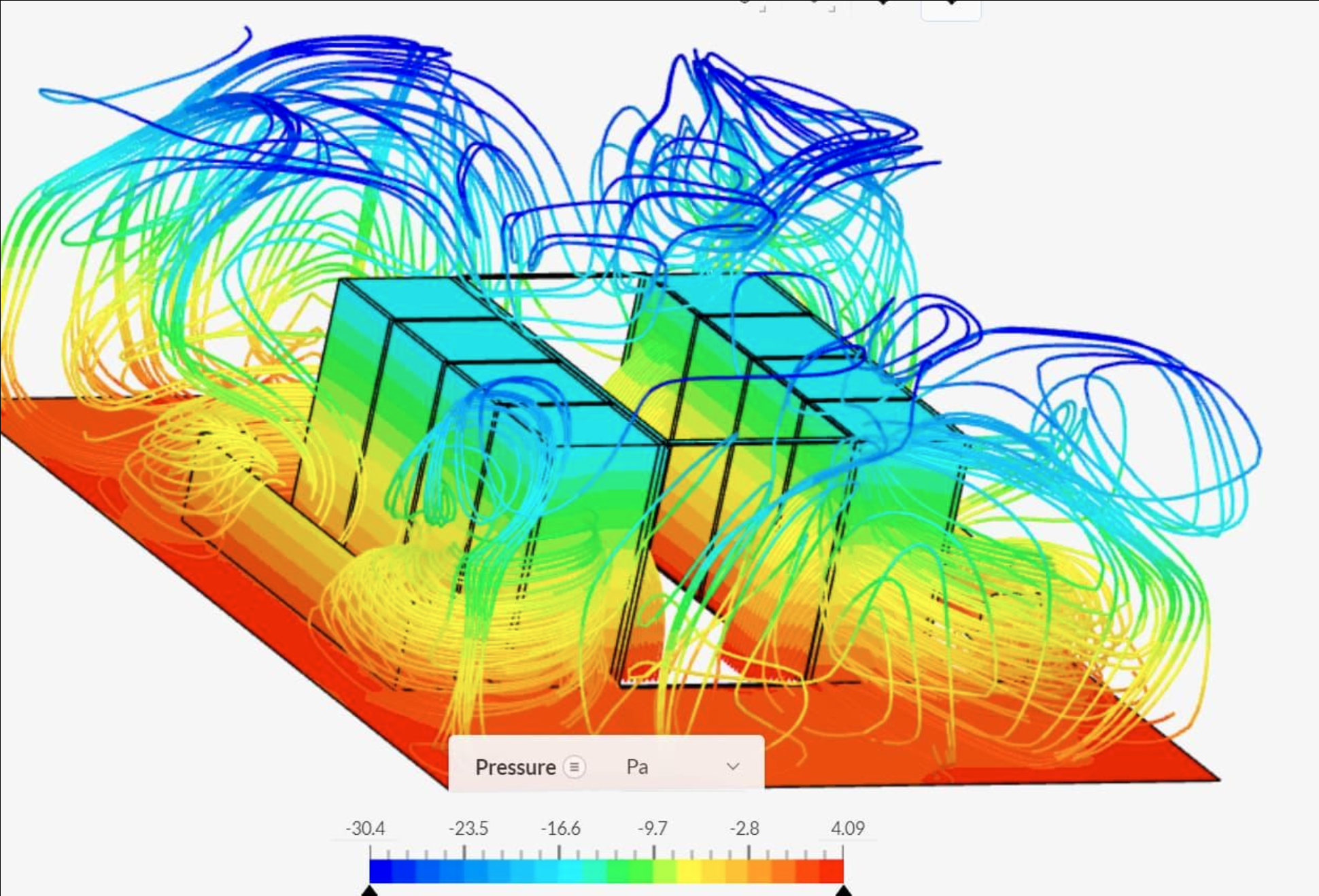

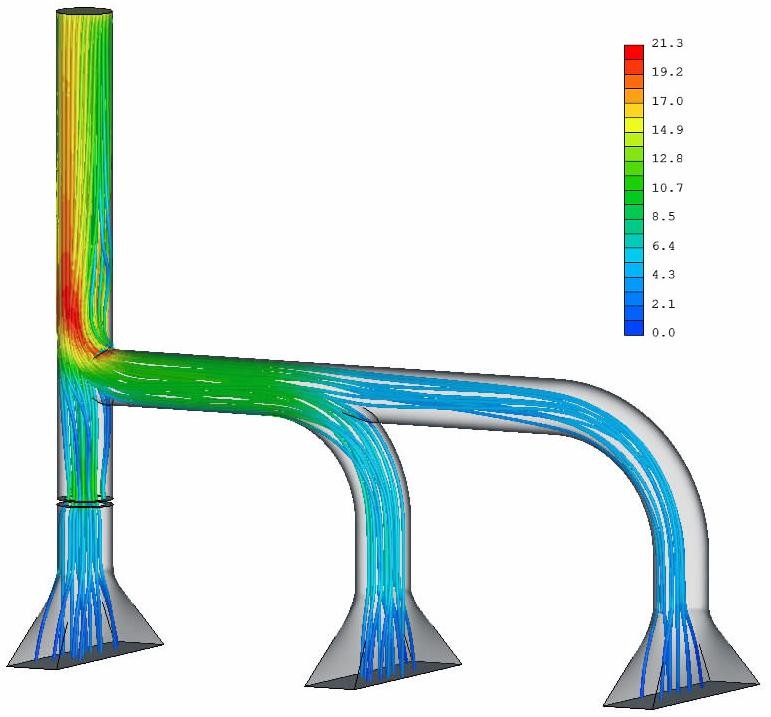

    • Streamlines, vectors, cut plots
  • Phân tích:
    • Velocity distribution
    • Pressure drop
  • Xác định:
    • Vùng recirculation
    • Flow separation
  • Ứng dụng:
    • Tối ưu airflow, giảm tổn thất áp suất

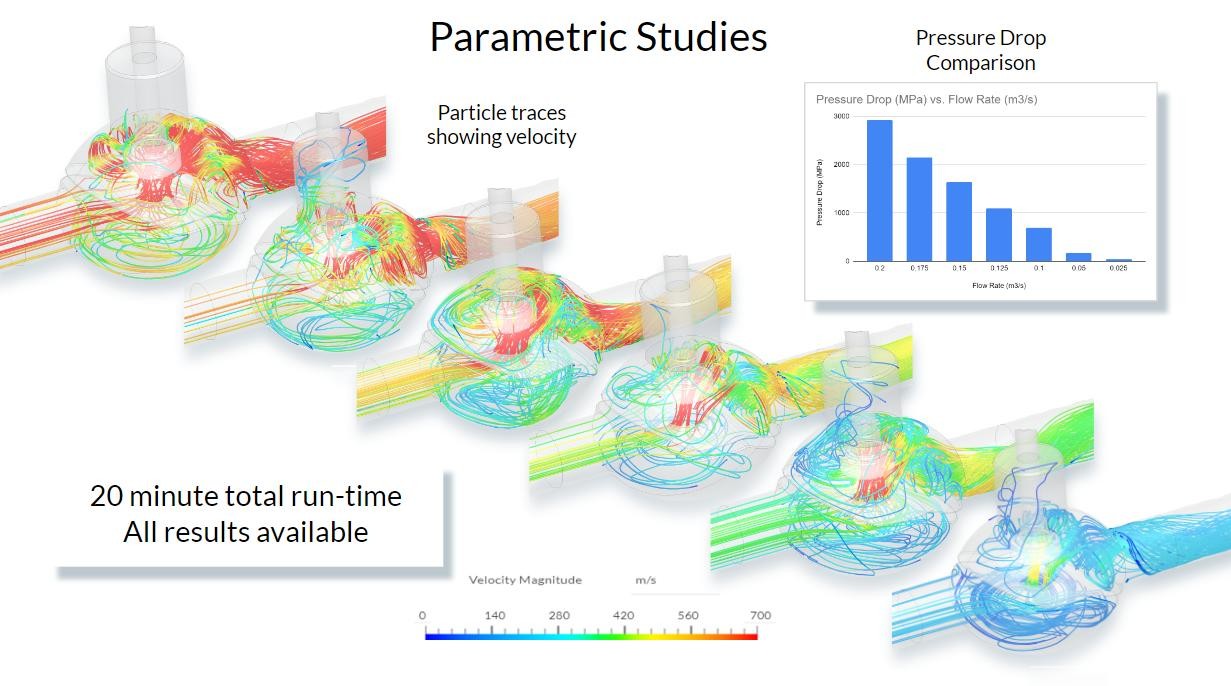

Ảnh minh họa 9

Phần 6: Phân tích truyền nhiệt và tản nhiệt

• Mục tiêu: Giải quyết bài toán nhiệt trong sản phẩm
• Nội dung chính:
  • Các cơ chế truyền nhiệt:
    • Conduction, Convection, Radiation
  • Thermal analysis:
    • Heat sources, power input
  • Ứng dụng:

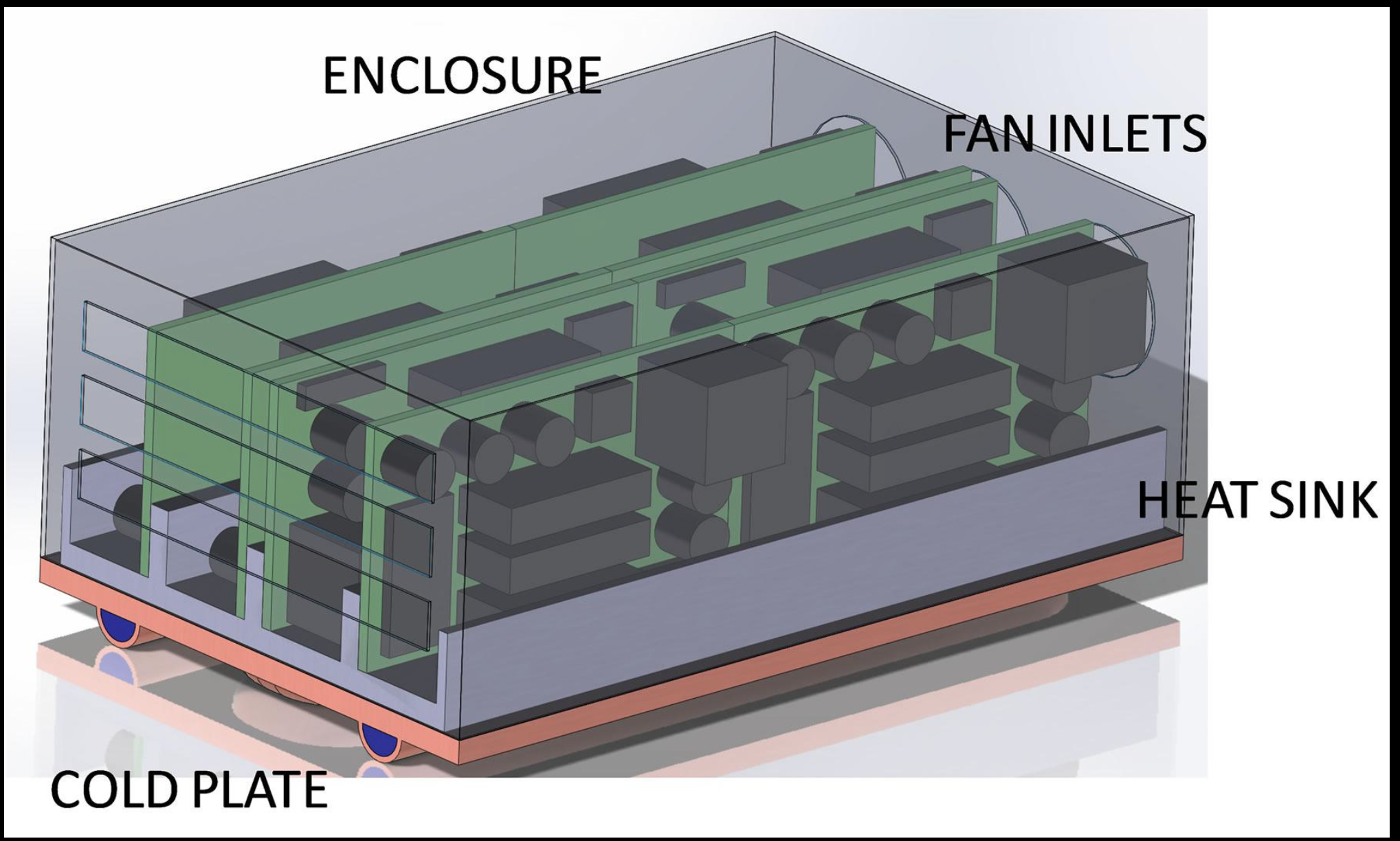

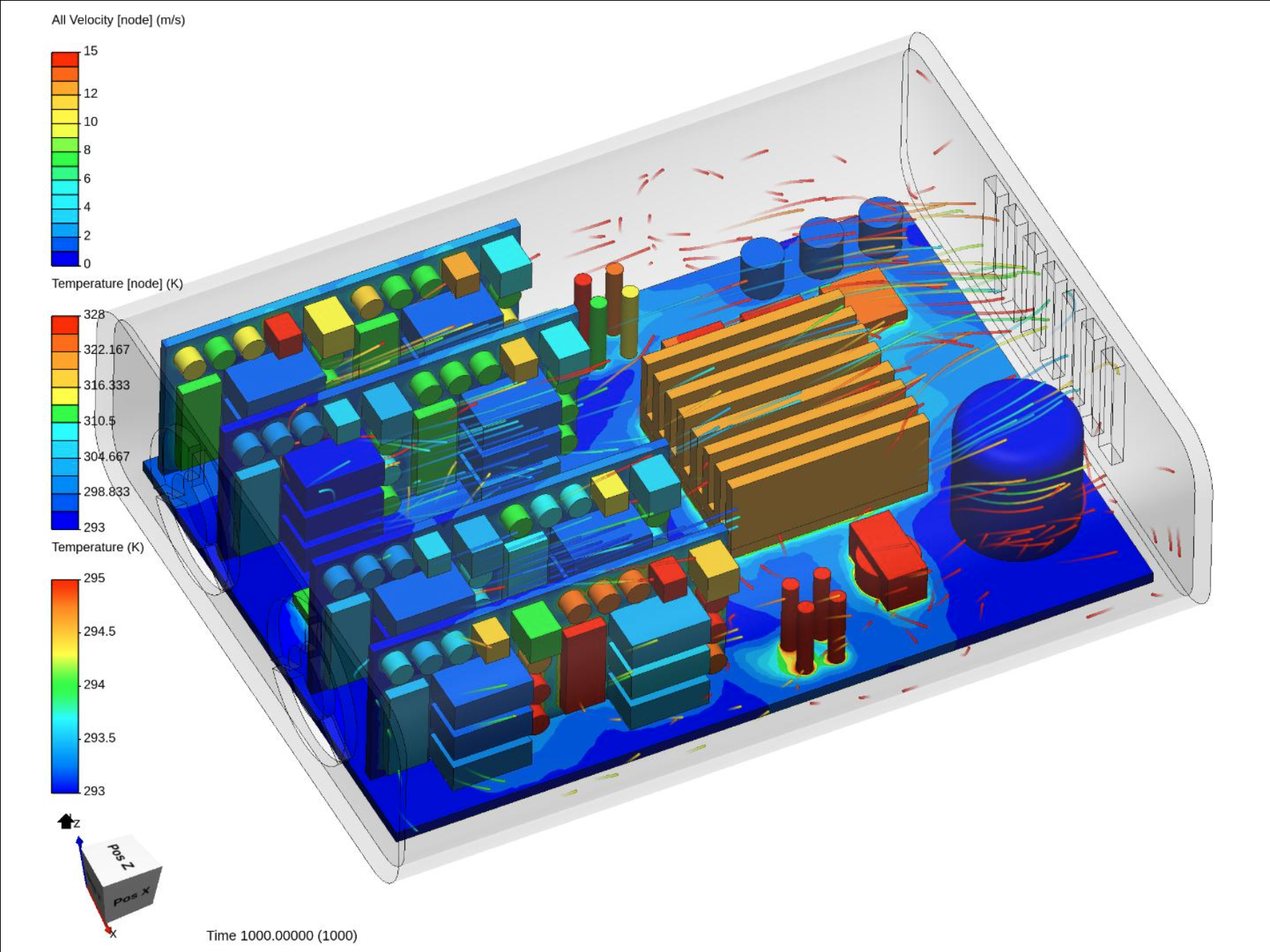

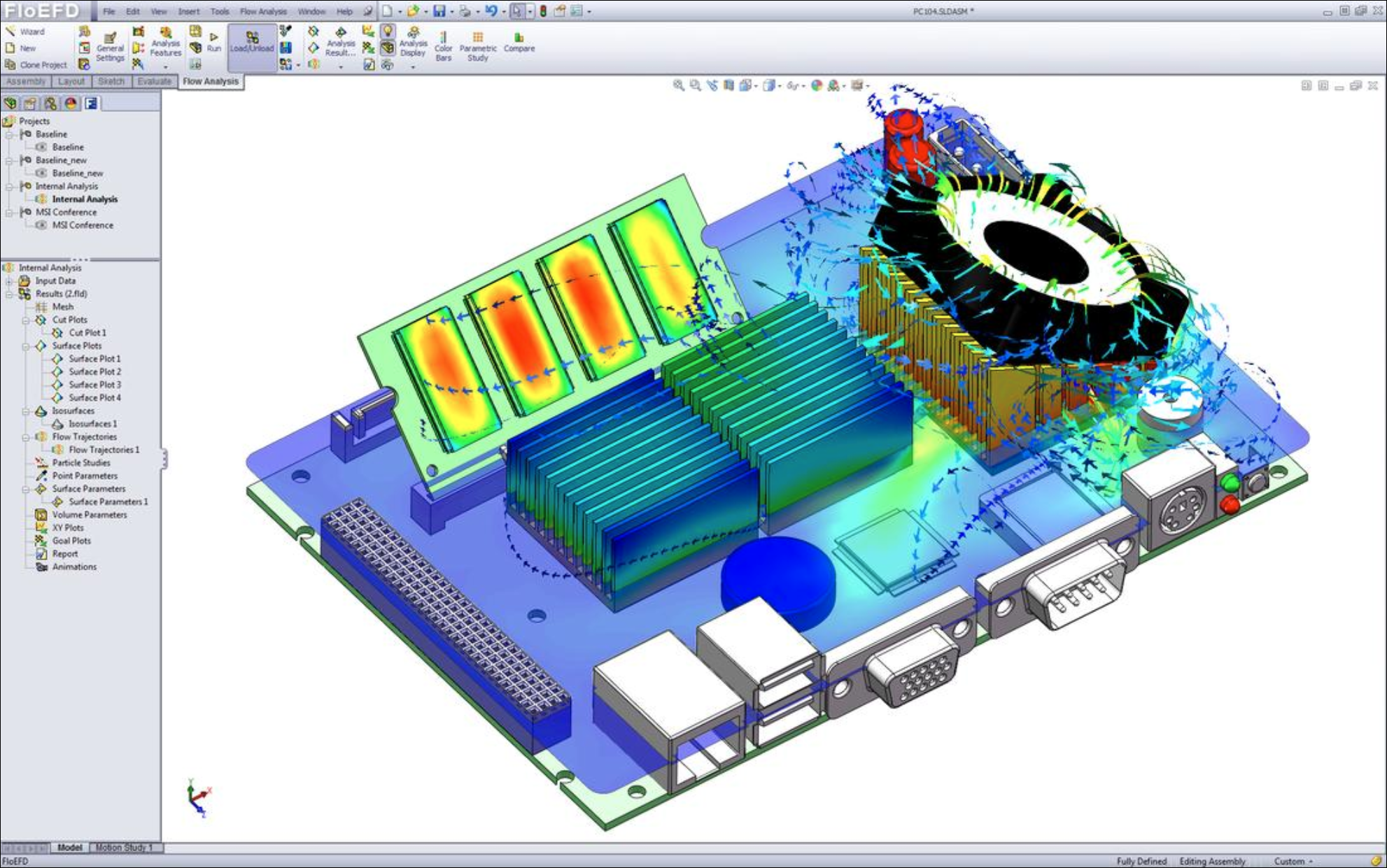

    • Cooling PCB, enclosure, heat sink
  • Đánh giá:
    • Temperature distribution
    • Hotspot detection

Phần 7: Tối ưu thiết kế và so sánh phương án

• Mục tiêu: Sử dụng CFD để ra quyết định thiết kế
• Nội dung chính:

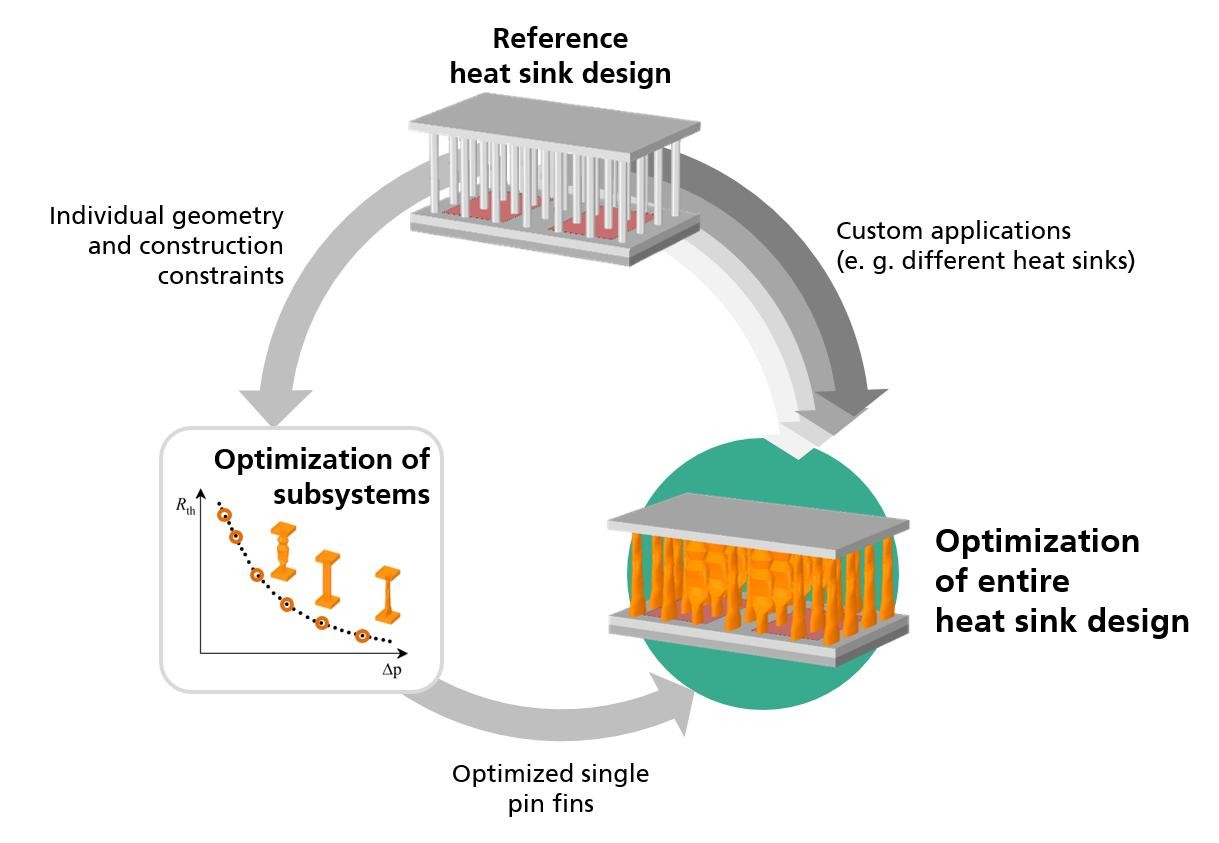

  • Parametric study / What-if analysis

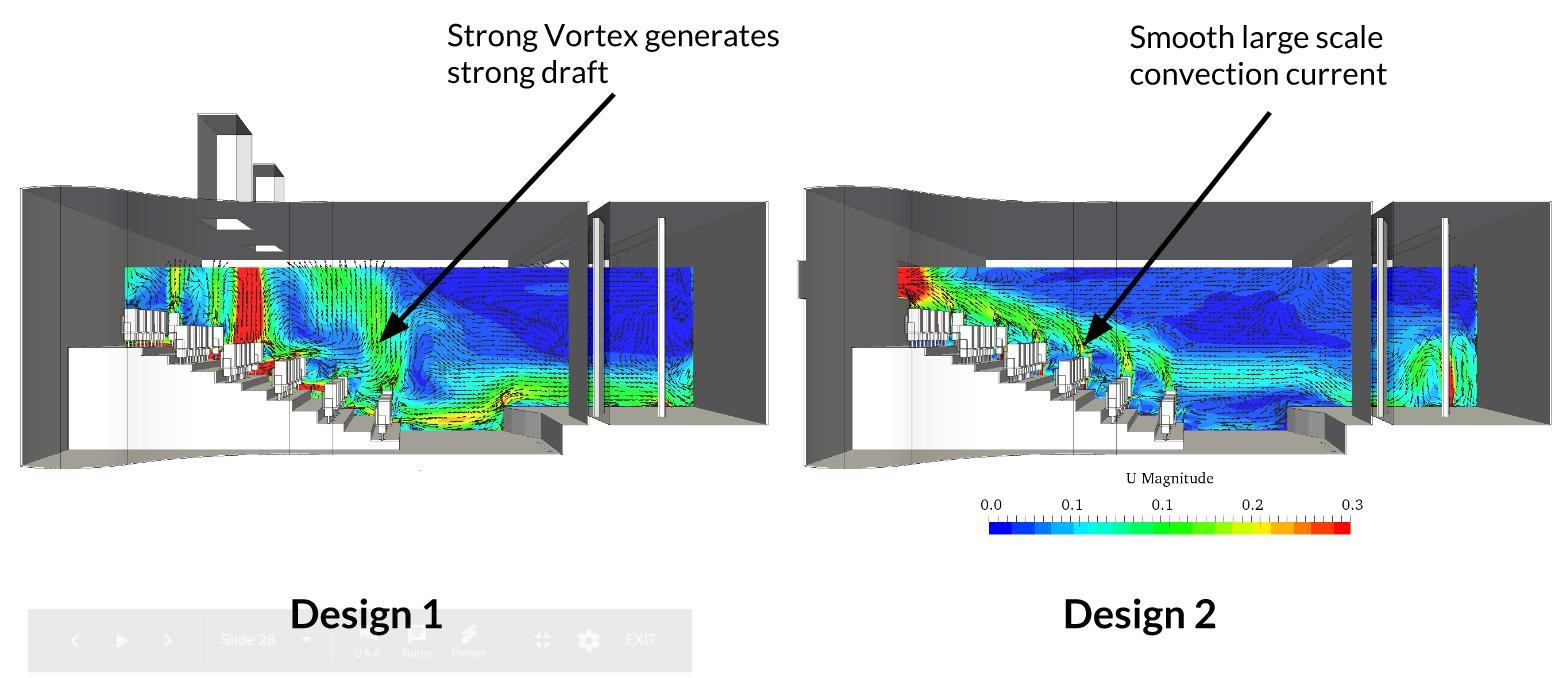

  • So sánh nhiều phương án thiết kế
  • Tối ưu:
    • Flow efficiency
    • Thermal performance
  • Automation & design exploration

Phần 8: Xuất báo cáo kỹ thuật và ứng dụng thực tế

• Mục tiêu: Trình bày kết quả chuyên nghiệp & ứng dụng thực tế
• Nội dung chính:
  • Export results:
    • Images, animation, plots

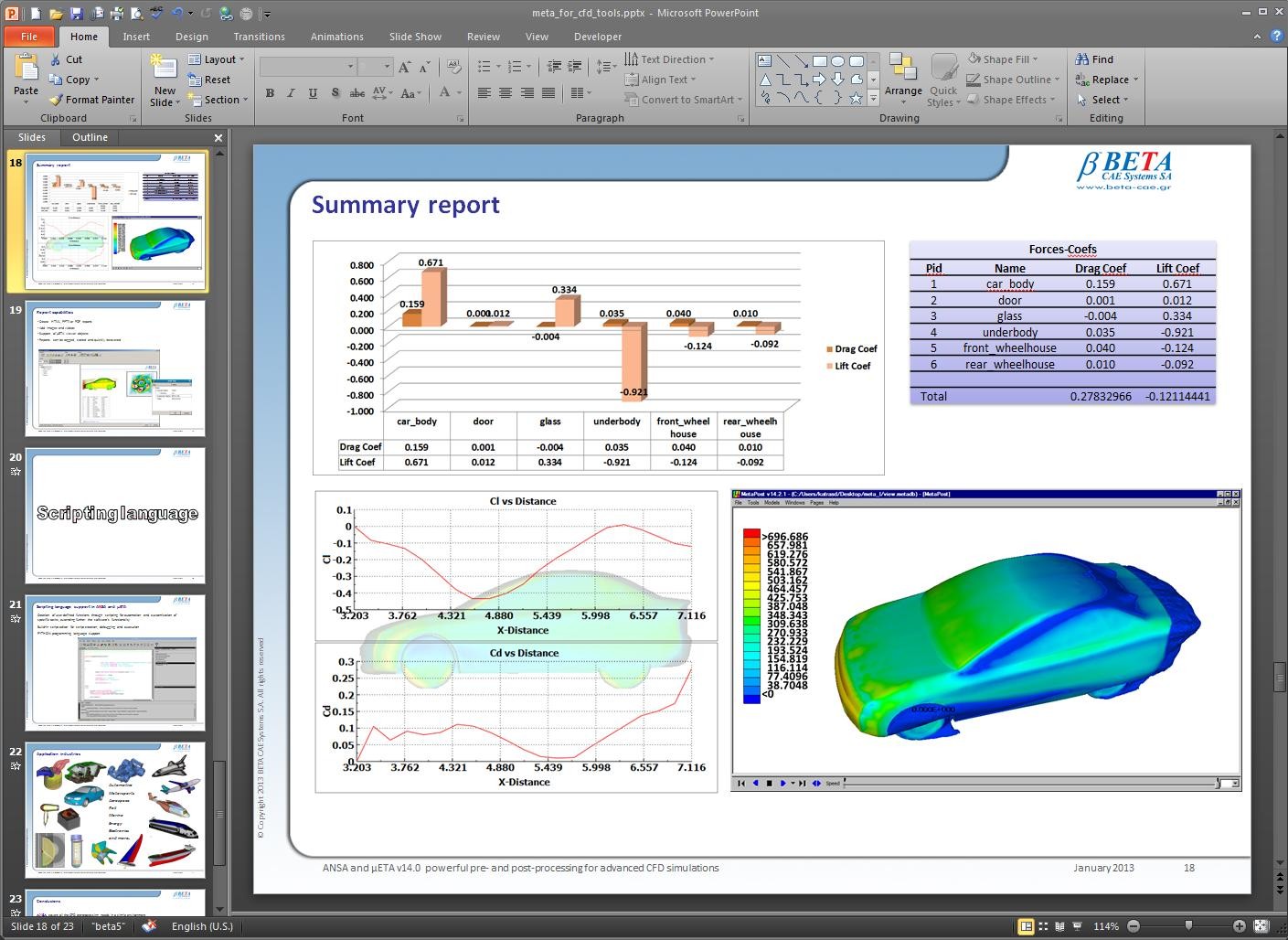

  • Tạo báo cáo kỹ thuật:
    • Summary, assumptions, results
  • Best practices:
    • Validation & correlation
  • Case study thực tế:
    • Electronics cooling
    • HVAC airflow
    • Industrial equipment
