Chương trình đào tạo THIẾT KẾ NGƯỢC

Nội dung chương trình đào tạo bao gồm:

Phần 1:  Tổng quan Scan 3D và Reverse Engineering

• Mục tiêu: Hiểu tổng thể quy trình từ scan → CAD
• Nội dung chính:
  • Khái niệm:
    • Point cloud, Mesh (STL), Polygon model
  • Công nghệ scan:
    • Laser scan, structured light scan
  • Reverse Engineering workflow:
    • Scan → Mesh → Surface → Solid
  • Ứng dụng:
    • Automotive, mold, aerospace, medical

Ảnh minh họa 2

Phần 2: Import dữ liệu STL, Mesh, Point Cloud

• Mục tiêu: Làm việc với dữ liệu scan trong NX
• Nội dung chính:
  • Import:
    • STL, OBJ, PLY, Point cloud
  • Quản lý dữ liệu mesh lớn
  • Hiển thị & điều chỉnh:
    • Density, shading, transparency
  • Căn chỉnh (alignment):
    • Coordinate system, registration

Ảnh minh họa 3

Phần 3: Làm sạch và chỉnh sửa Polygon Model

• Mục tiêu: Chuẩn hóa dữ liệu scan để dựng lại CAD
• Nội dung chính:
  • Mesh editing:
    • Remove noise, spikes
  • Repair:
    • Fill holes, close gaps
  • Simplification:
    • Reduce triangles (decimation)
  • Smoothing & optimization mesh

Ảnh minh họa 4

Phần 4: Tạo curve & reference geometry từ dữ liệu scan

• Mục tiêu: Tạo cơ sở dựng lại hình học chính xác
• Nội dung chính:
  • Extract:
    • Section curves
    • Feature curves
  • Tạo:
    • Datum plane, axis
  • Nhận diện feature:
    • Hole, boss, fillet
  • Chuẩn bị dữ liệu cho surface modeling

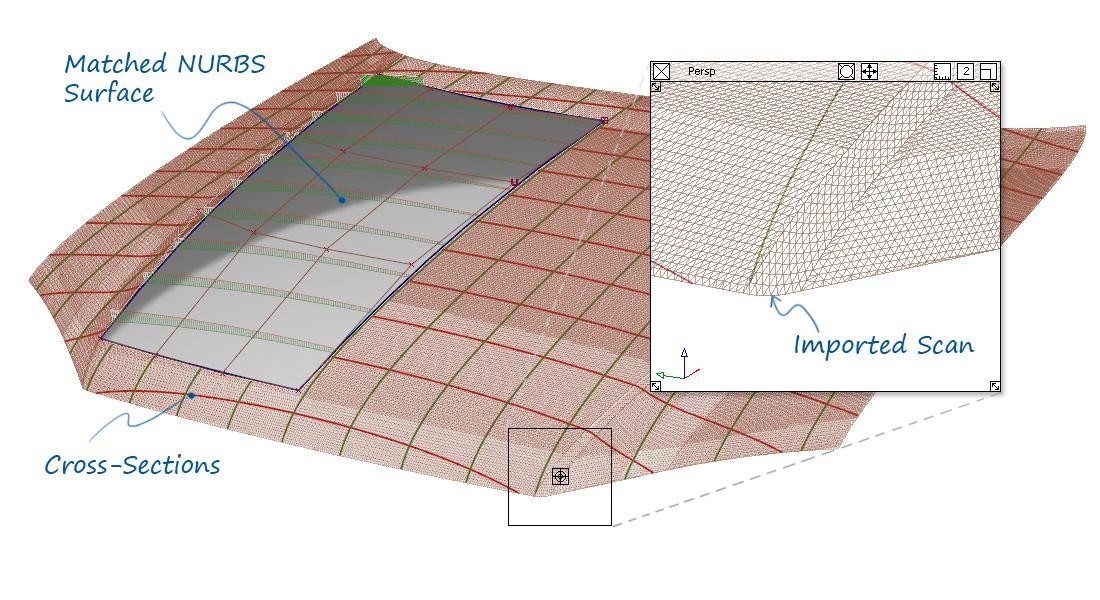

Phần 5: Surface Reconstruction & Fitting Surface

• Mục tiêu: Dựng lại bề mặt từ mesh
• Nội dung chính:
  • Phương pháp:
    • Freeform surface
    • Analytical surface (plane, cylinder, etc.)

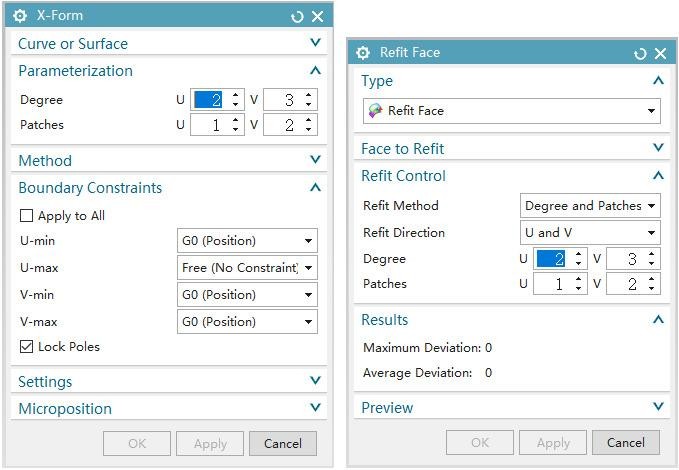

  • Surface fitting:
    • Degree, continuity (G0/G1/G2)
  • Kiểm soát chất lượng surface
  • Ứng dụng:
    • Mold, product design, styling

Ảnh minh họa 7

Phần 6: Tạo Solid Model từ dữ liệu quét

• Mục tiêu: Chuyển từ surface sang CAD usable
• Nội dung chính:
  • Stitch surface → solid
  • Feature-based modeling:
    • Hole, pocket, boss
  • Parametric modeling (nếu cần chỉnh sửa)
  • Tối ưu model để downstream (CAM/CAE)

Phần 7: Kiểm tra sai lệch & tối ưu độ chính xác

• Mục tiêu: Đảm bảo độ chính xác kỹ thuật
• Nội dung chính:
  • Compare:
    • Mesh vs CAD

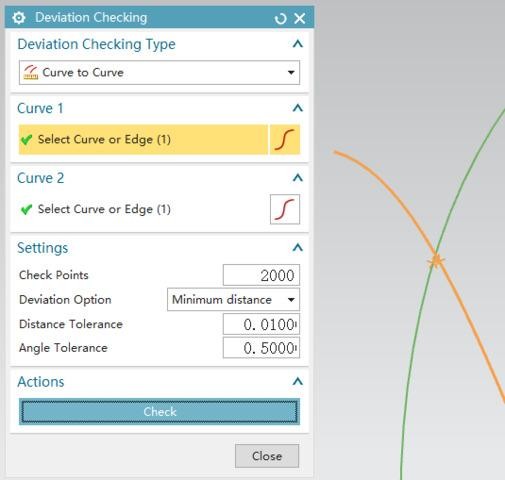

  • Deviation analysis:
    • Color map
  • Kiểm soát:
    • Tolerance
  • Hiệu chỉnh model theo yêu cầu sản xuất

Ảnh minh họa 10

Phần 8: Xuất dữ liệu CAD & ứng dụng thực tế

• Mục tiêu: Ứng dụng vào sản xuất & thiết kế
• Nội dung chính:
  • Export:
    • STEP, IGES, Parasolid
  • Ứng dụng:
    • Re-design sản phẩm
    • Mold repair
    • Quality inspection
  • Tích hợp:
    • NX CAM / CAE workflow
  • Best practices trong doanh nghiệp
