DESIGNCENTER NX 2512: NỀN TẢNG PHÂN TÍCH & MÔ PHỎNG TÍCH HỢP GIÚP CẢI TIẾN THIẾT KẾ CHO SẢN XUẤT CÔNG NGHIỆP

Trong kỷ nguyên Digital Twin và Model-Based Engineering, việc tách rời thiết kế – phân tích – khả năng sản xuất đã không còn phù hợp. Các doanh nghiệp sản xuất hiện đại cần phản hồi kỹ thuật nhanh, chính xác ngay từ giai đoạn thiết kế, thay vì phát hiện lỗi muộn trong mô phỏng chuyên sâu hoặc ngoài xưởng.

Trong kỷ nguyên Digital Twin và Model-Based Engineering, việc tách rời thiết kế – phân tích – khả năng sản xuất đã không còn phù hợp. Các doanh nghiệp sản xuất hiện đại cần phản hồi kỹ thuật nhanh, chính xác ngay từ giai đoạn thiết kế, thay vì phát hiện lỗi muộn trong mô phỏng chuyên sâu hoặc ngoài xưởng.

Designcenter NX 2512 thể hiện rõ chiến lược của Siemens:
Đưa phân tích, mô phỏng và đánh giá sản xuất trực tiếp vào tay kỹ sư thiết kế, thông qua một hệ sinh thái công cụ thông minh gồm:

• Performance Predictor
• CFD Designer
• DFM Advisor
• Model Based Definition (MBD)
• Animation Designer
• Design for Sustainability

Những công cụ này kết hợp tạo nên một nền tảng Performance-driven & Manufacturing-aware Design, giúp doanh nghiệp giảm chi phí, tăng chất lượng và rút ngắn time-to-market.

1. Performance Predictor – Mô phỏng hiệu năng thời gian thực ngay trong thiết kế

Vai trò chiến lược

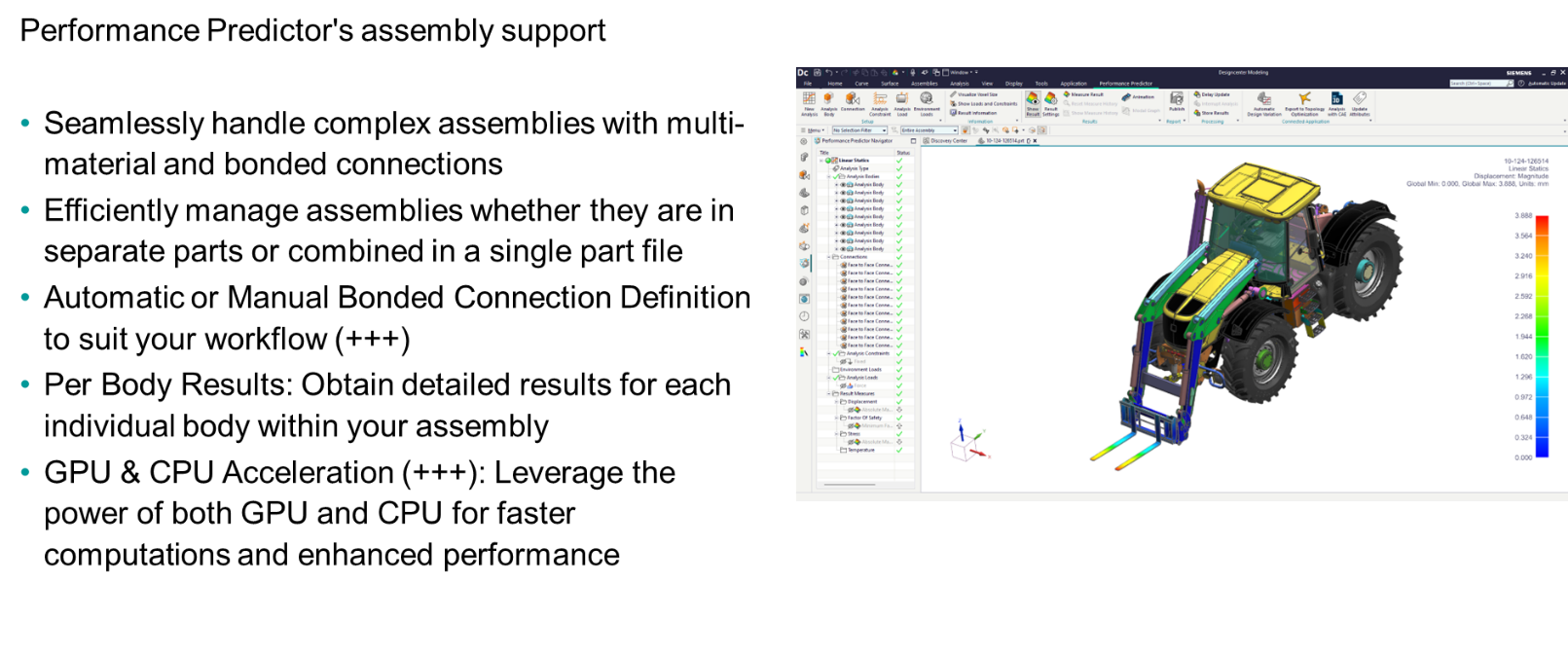

Performance Predictor là bước tiến quan trọng trong chiến lược Simulation for Designers, cho phép kỹ sư:

• Kiểm chứng sớm độ bền, độ cứng, biến dạng, ứng suất
• So sánh nhiều phương án thiết kế chỉ trong vài phút
• Ra quyết định kỹ thuật dựa trên dữ liệu, không dựa vào cảm tính

Điểm mới & cải tiến trong NX 2512

• Tăng hiệu năng mô phỏng ~15% nhờ tối ưu CPU/GPU
• Simulation Liveness cải tiến: phản hồi mượt khi chỉnh sửa hình học
• Hỗ trợ assembly nâng cao:
  • Kết nối bonded tự động hoặc định nghĩa thủ công
  • Kết quả riêng cho từng component
• Giao diện báo cáo tinh gọn, tối ưu cho NX X Web & Team Connect

Giá trị thực tế

• Giảm số vòng lặp CAE chuyên sâu
• Phát hiện sớm vùng yếu kết cấu
• Tránh over-design → giảm trọng lượng & chi phí

Performance Predictor đang dần thay thế các wizard mô phỏng truyền thống, trở thành công cụ mô phỏng mặc định cho kỹ sư thiết kế.

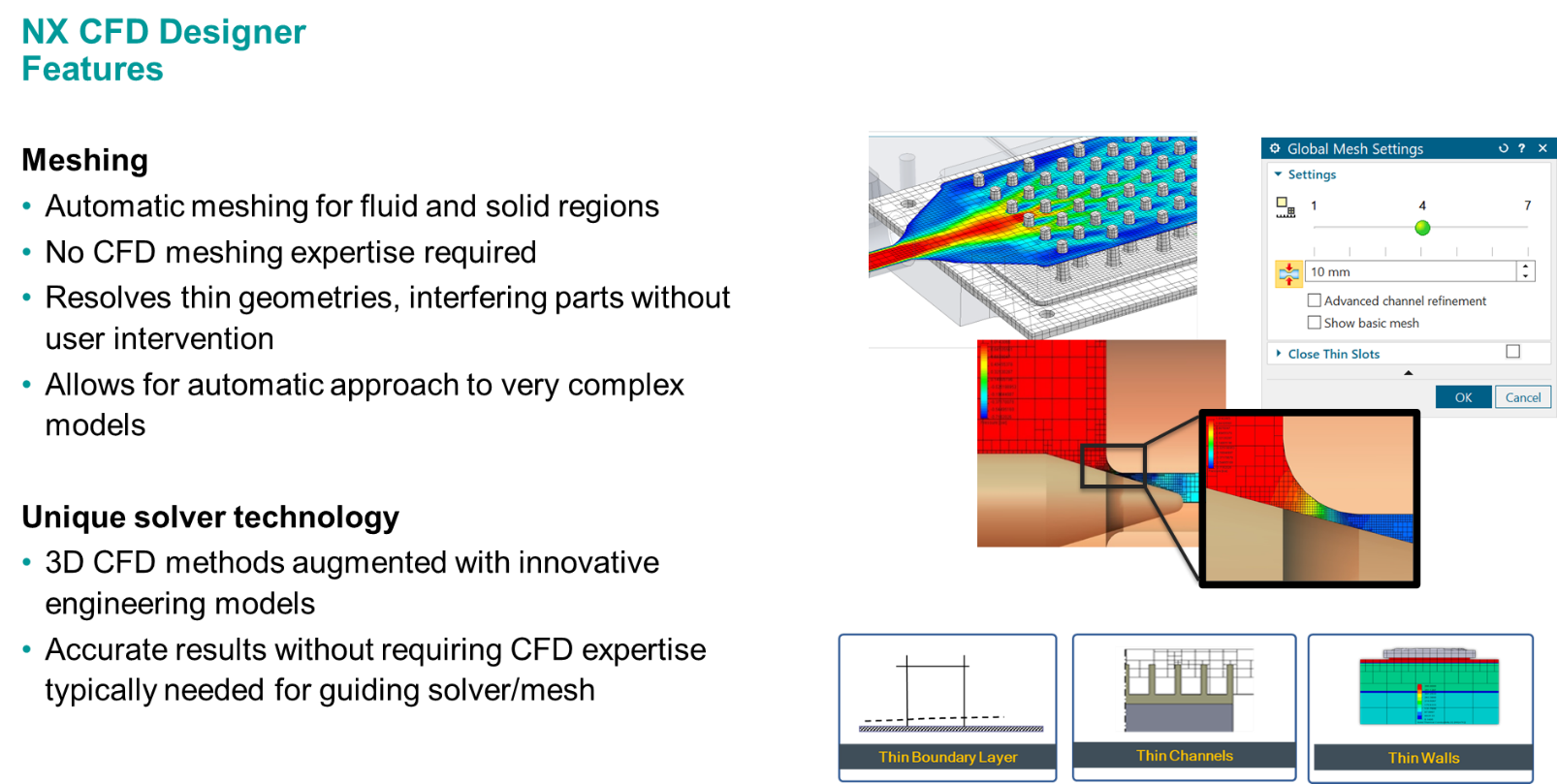

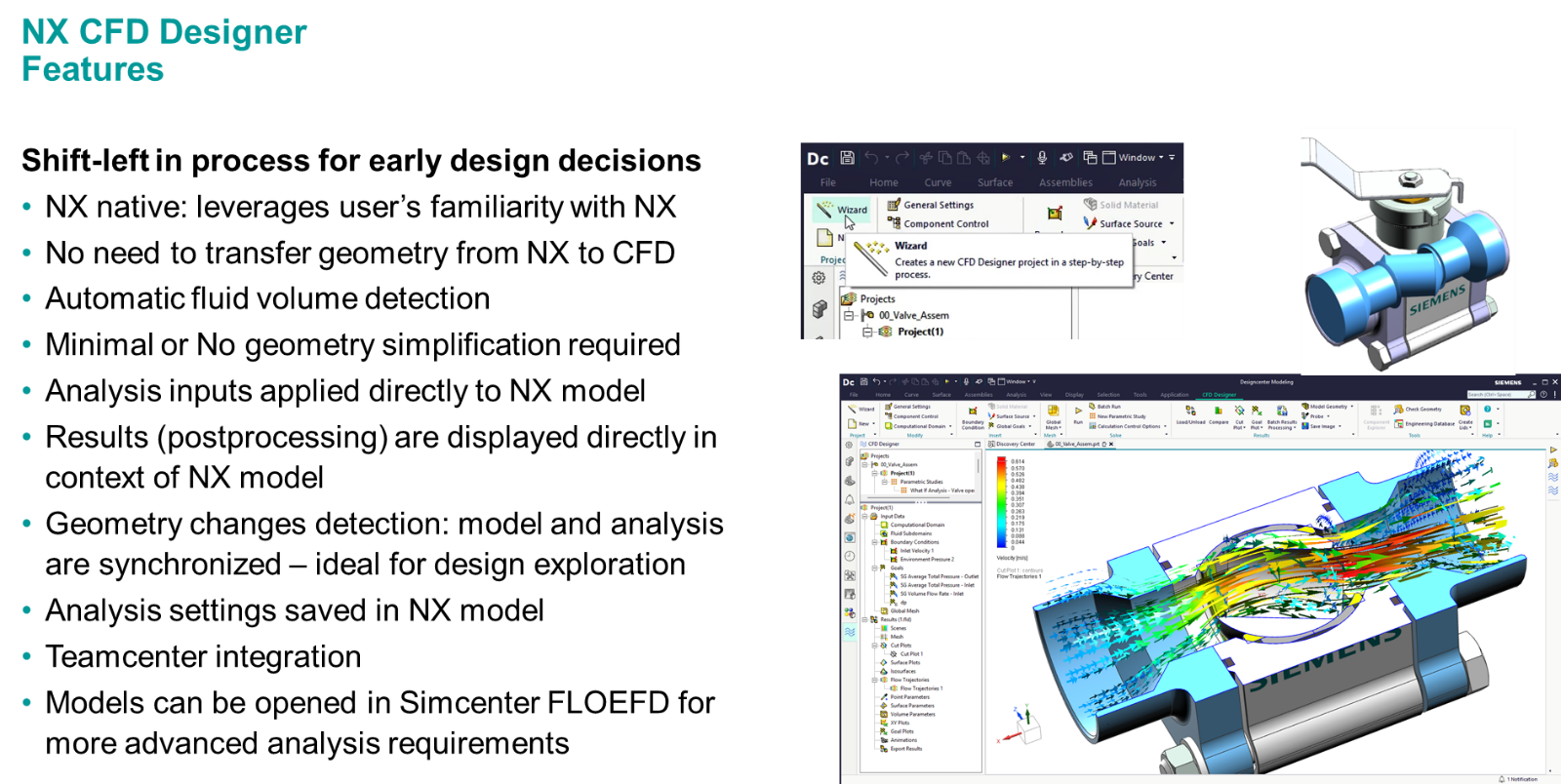

2. CFD Designer – Phân tích dòng chảy & truyền nhiệt ngay từ concept

CFD cho kỹ sư thiết kế, không phải chuyên gia CFD

CFD Designer cho phép phân tích:

• Luồng khí & chất lỏng
• Tản nhiệt & đối lưu
• Tổn thất áp suất
• Hiệu quả làm mát linh kiện

Tất cả được thực hiện trực tiếp trong môi trường thiết kế NX, không cần workflow phức tạp.

Cải tiến trong NX 2512

• Tăng độ ổn định solver
• Thiết lập bài toán nhanh hơn
• Dễ sử dụng cho người không chuyên CFD

Ứng dụng điển hình

• Vỏ thiết bị điện – điện tử
• Hệ thống làm mát động cơ
• Sản phẩm cơ điện tử
• Pin & hệ thống nhiệt cho EV

CFD Designer giúp loại bỏ các vấn đề nhiệt & dòng chảy ngay từ giai đoạn thiết kế, trước khi tốn chi phí prototype.

3. DFM Advisor – Thiết kế hướng sản xuất ngay từ đầu

DFM Advisor là gì?

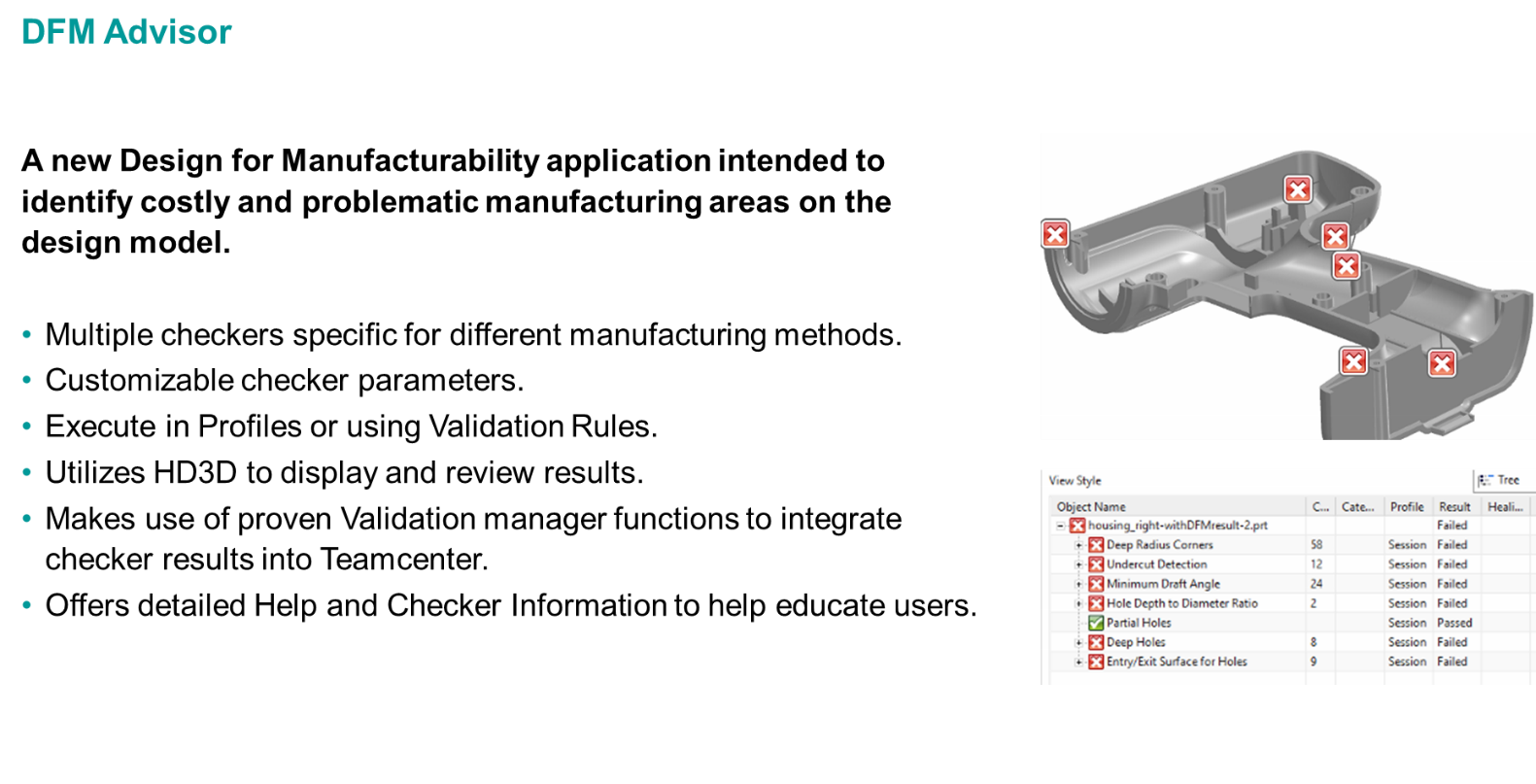

DFM Advisor là ứng dụng Design for Manufacturing mới trong NX 2512, giúp:

• Phát hiện sớm các đặc điểm khó gia công, tốn kém hoặc không khả thi
• Cung cấp phản hồi sản xuất trong khi kỹ sư vẫn đang thiết kế

Hệ thống checker theo phương pháp sản xuất

Milling

• Rãnh quá sâu / quá hẹp
• Bán kính đáy không tiêu chuẩn
• Khả năng tiếp cận dao
• Raw stock không phù hợp
• Draft angle không đồng đều

Sheet Metal

• Đặc điểm không phù hợp uốn / dập
• Khoảng cách biên không đạt chuẩn

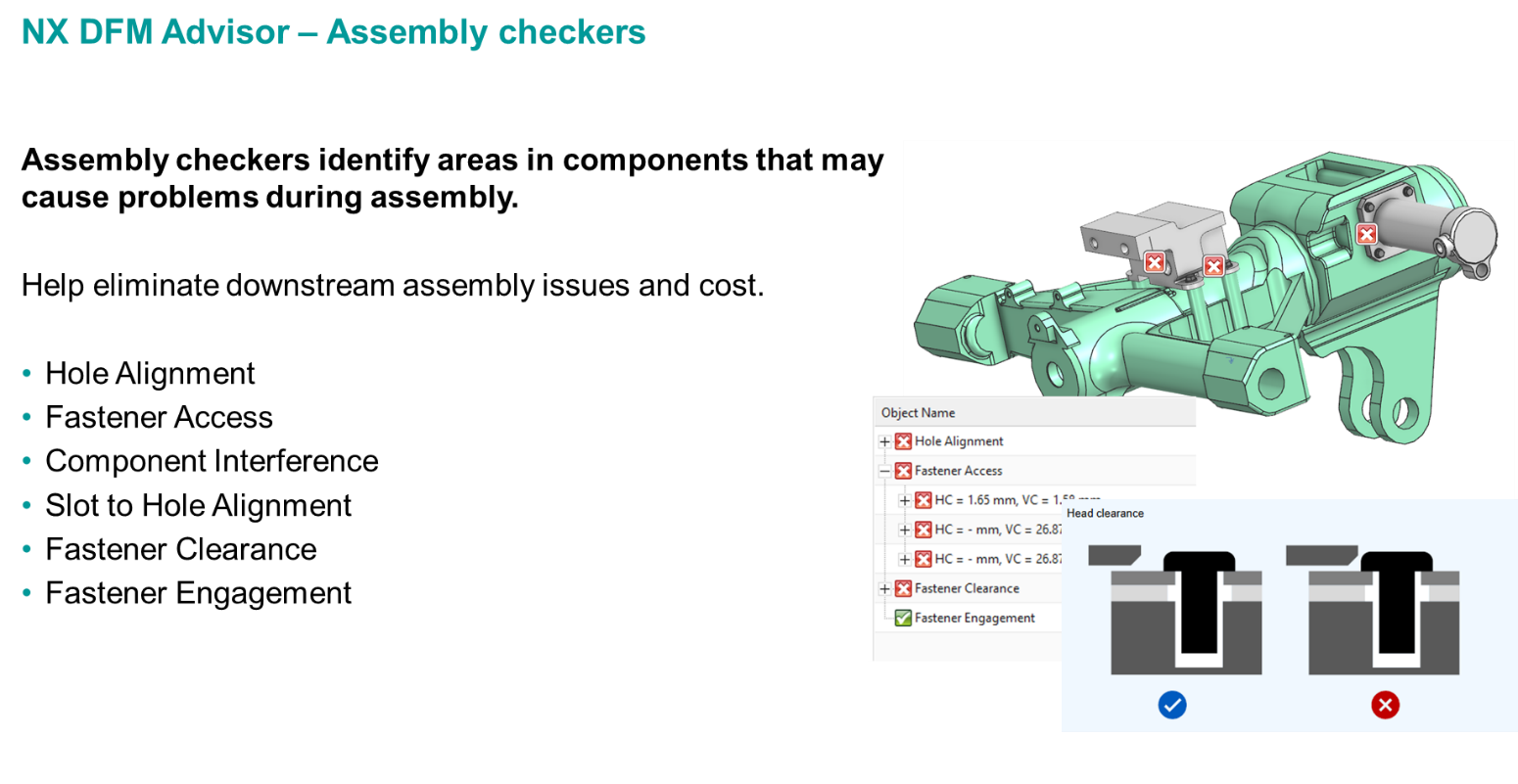

Assembly

• Lệch lỗ
• Khó tiếp cận bulong
• Khoảng hở lắp ráp
• Chiều ăn ren không đủ

Giá trị cốt lõi

• Giảm chi phí sửa đổi thiết kế muộn
• Chuẩn hóa thiết kế theo best practice sản xuất
• Đào tạo kỹ sư thiết kế về tư duy sản xuất

DFM Advisor biến NX thành “kỹ sư sản xuất ảo” ngay trong môi trường CAD.

4. Model Based Definition (MBD) – Nền tảng cho Model-Based Enterprise

Từ bản vẽ 2D sang mô hình thông minh

MBD trong NX 2512 tiếp tục mở rộng khả năng:

• Định nghĩa dung sai, kích thước, yêu cầu kỹ thuật trực tiếp trên mô hình 3D
• Truyền tải thông tin chính xác đến:
  • CAM
  • Inspection
  • Shopfloor
  • Supplier

Cải tiến nổi bật

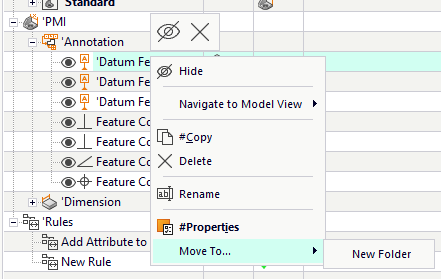

• MBD Navigator nâng cấp:
  • Quản lý PMI, view trực quan hơn

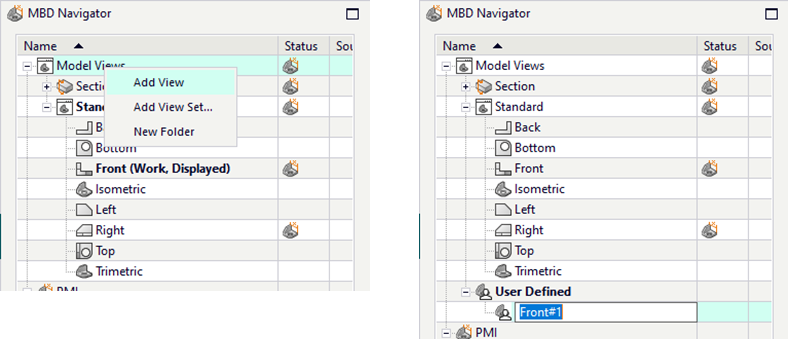

Các cải tiến nôi bật của MBD Navigator trong NX 2512

Các cải tiến nôi bật của MBD Navigator trong NX 2512

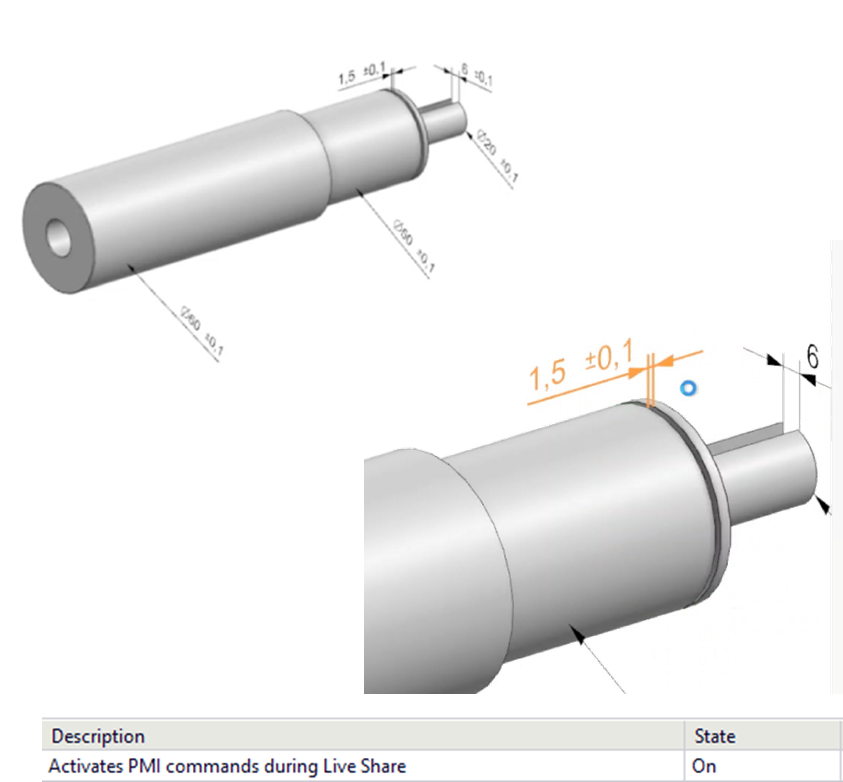

• Live Share PMI:
  • Nhiều người chỉnh sửa PMI cùng lúc
• Hỗ trợ tiêu chuẩn ISO & ASME

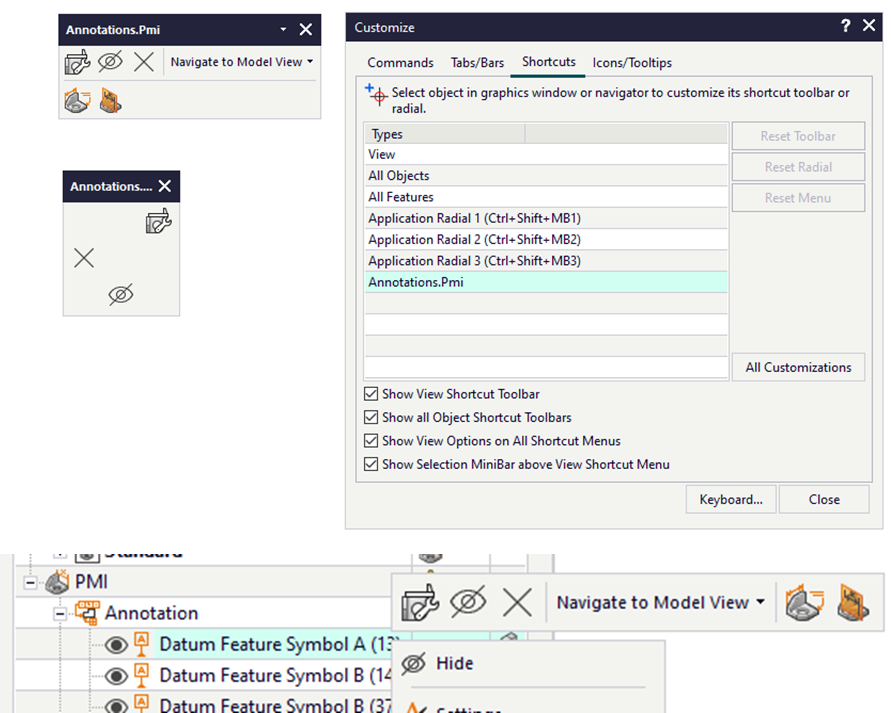

• Tự động hóa PMI bằng Logic Editor & NX Open

Lợi ích

• Giảm lỗi truyền đạt
• Tăng tốc chuyển giao thiết kế
• Sẵn sàng cho Drawing-less Manufacturing

5. Animation Designer – Mô phỏng chuyển động & truyền đạt kỹ thuật

Animation Designer hỗ trợ:

• Mô phỏng cơ cấu, chuyển động
• Trình diễn quy trình lắp ráp
• Phân tích khả năng thao tác
• Truyền đạt ý tưởng thiết kế

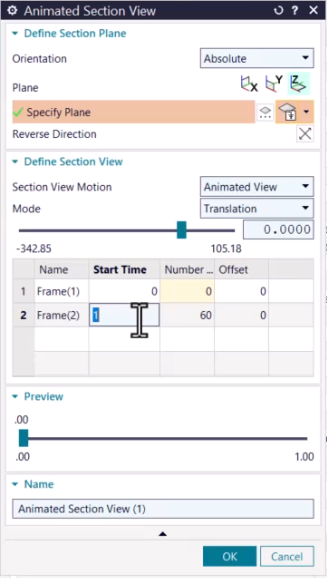

Animation Designer trong NX 2512

 Giá trị ngoài kỹ thuật

• Review thiết kế đa phòng ban
• Đào tạo kỹ thuật
• Marketing kỹ thuật
• Hướng dẫn vận hành

Animation giúp kết nối kỹ thuật với quản lý, sản xuất và khách hàng.

6. Design for Sustainability – Thiết kế hướng tới phát triển bền vững

NX 2512 tiếp tục tích hợp các yếu tố Design for Sustainability:

• Đánh giá tác động môi trường sớm
• Hỗ trợ lựa chọn vật liệu
• Cân bằng hiệu năng – chi phí – phát thải

Điều này giúp doanh nghiệp:

• Tuân thủ ESG
• Thiết kế sản phẩm “xanh” ngay từ đầu
• Tránh redesign do yêu cầu môi trường

Tổng giá trị mang lại cho doanh nghiệp sản xuất

Với các công cụ phân tích & mô phỏng trong Designcenter NX 2512, doanh nghiệp có thể:

• Phát hiện lỗi thiết kế sớm hơn
• Giảm chi phí CAE & prototype
• Chuẩn hóa thiết kế hướng sản xuất
• Tăng tốc đổi mới sản phẩm
• Triển khai Digital Twin hiệu quả

Kết luận

Designcenter NX 2512 không chỉ là công cụ thiết kế, mà là nền tảng kỹ thuật tích hợp toàn diện, nơi thiết kế – phân tích – sản xuất – bền vững hội tụ trong một môi trường duy nhất.

Đối với các doanh nghiệp sản xuất công nghiệp đang hướng tới:

• Model-Based Engineering
• Digital Twin
• Time-to-Market nhanh hơn
• Chất lượng & hiệu suất cao hơn

NX 2512 chính là nền tảng chiến lược cho tương lai.
