DESIGNCENTER NX 2512: NHỮNG ĐIỂM MỚI TRONG THIẾT KẾ SẢN PHẨM VÀ HƠN THẾ NỮA

Designcenter NX 2512 tiếp tục củng cố vai trò là nền tảng trung tâm của Digital Twin toàn diện, mang đến nhiều cải tiến quan trọng trong thiết kế sản phẩm 3D, thiết kế kim loại tấm và quản lý lắp ráp phức tạp. Phiên bản này tập trung vào tối ưu quy trình kỹ thuật, tăng cường tính kết hợp (associativity) và nâng cao hiệu suất làm việc nhóm, đặc biệt phù hợp với các doanh nghiệp sản xuất cơ khí, ô tô, hàng không và thiết bị công nghiệp.

Designcenter NX 2512 tiếp tục củng cố vai trò là nền tảng trung tâm của Digital Twin toàn diện, mang đến nhiều cải tiến quan trọng trong thiết kế sản phẩm 3D, thiết kế kim loại tấm và quản lý lắp ráp phức tạp. Phiên bản này tập trung vào tối ưu quy trình kỹ thuật, tăng cường tính kết hợp (associativity) và nâng cao hiệu suất làm việc nhóm, đặc biệt phù hợp với các doanh nghiệp sản xuất cơ khí, ô tô, hàng không và thiết bị công nghiệp.

1. Những cải tiến nổi bật trong thiết kế sản phẩm (NX Design)

Sketch – Enhanced Mechanism Mode cho thiết kế kỹ thuật cao

NX 2512 giới thiệu Enhanced Mechanism Mode cho Sketch, đặc biệt phù hợp với các workflow thiết kế mang tính kỹ thuật cao và template chuẩn hóa.

Điểm nổi bật:

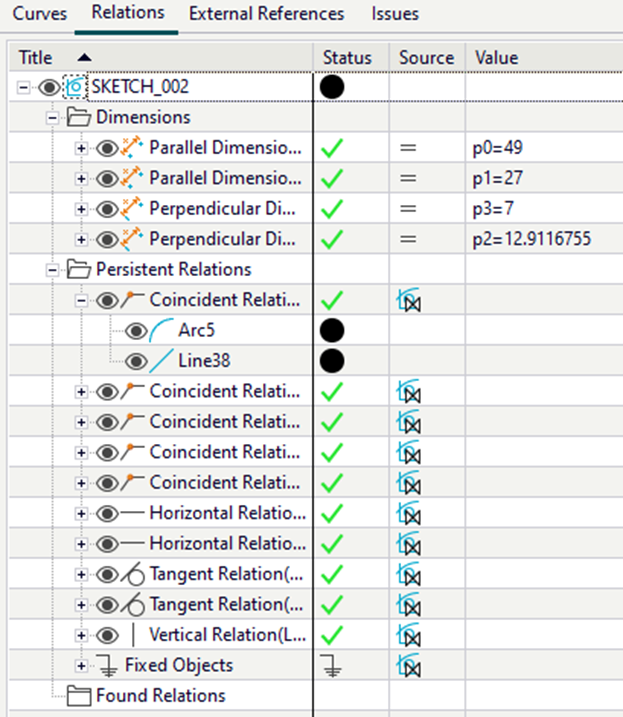

• Tự động tạo Persistent Relations khi vẽ và bắt điểm
• Mọi kích thước đều được quản lý bằng Expressions
• Sketch cũ được nâng cấp sang Mechanism Mode
• Giảm lỗi khi cập nhật mô hình trong thiết kế tham số

Pattern Feature – Hỗ trợ nhiều loại feature phức tạp

Pattern Feature được mở rộng để hỗ trợ các feature chỉnh sửa như:

• Replace Face
• Divide Face
• Offset Curve in Face

Điều này giúp xử lý các pattern biến thiên phức tạp, thường gặp trong thiết kế khuôn, jig, fixture và sản phẩm cơ khí chính xác.

Boolean & Mirror Body – Tối ưu cho thiết kế template

NX 2512 cải tiến mạnh các phép Boolean và Mirror Body:

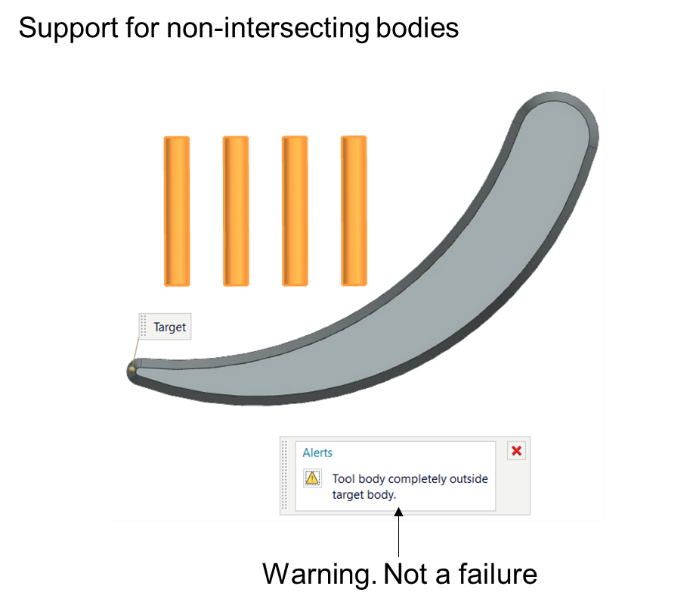

• Hỗ trợ body không giao nhau (non-intersecting bodies)
• Tùy chọn bỏ qua sheet body
• Mirror Body có thể tự động xóa body nguồn, giảm rác dữ liệu

Đây là cải tiến rất quan trọng cho doanh nghiệp xây dựng thư viện template và thiết kế tái sử dụng.

Boolean & Mirror Body – Tối ưu cho thiết kế template

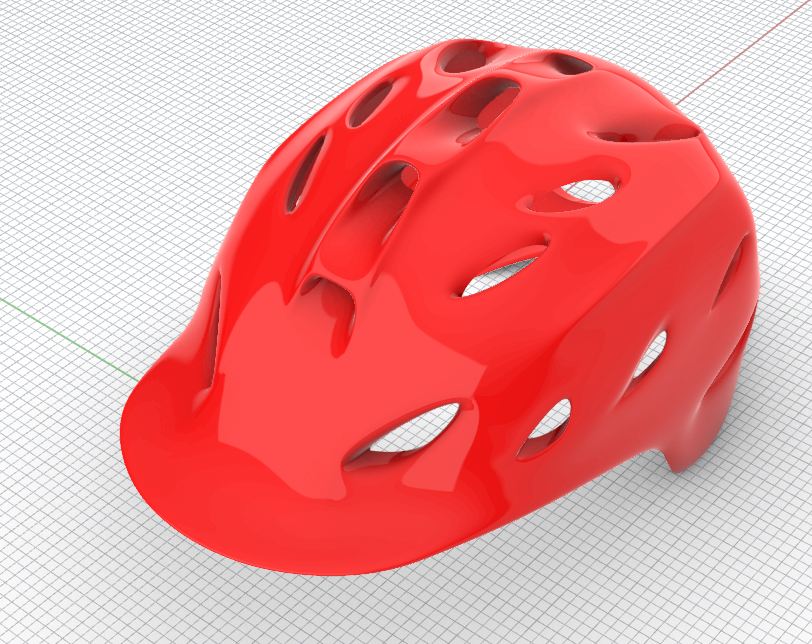

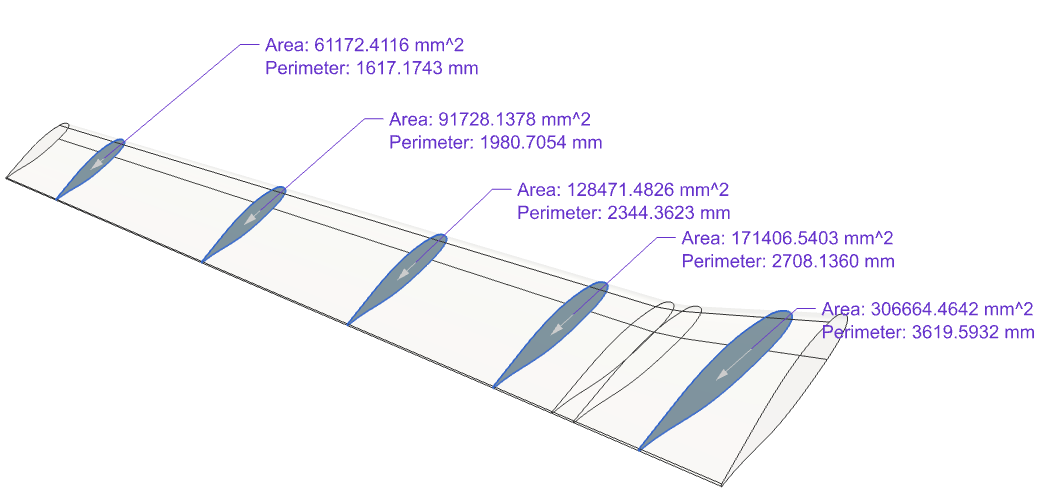

Chất lượng bề mặt cao hơn cho Swept & Loft

Tùy chọn Split Output along Boundary Curves cho phép:

• Tạo nhiều surface chất lượng cao chỉ với một feature
• Đảm bảo continuity nội tại giữa các surface
• Hành vi nhất quán giữa Sweep, Loft và Mesh surface

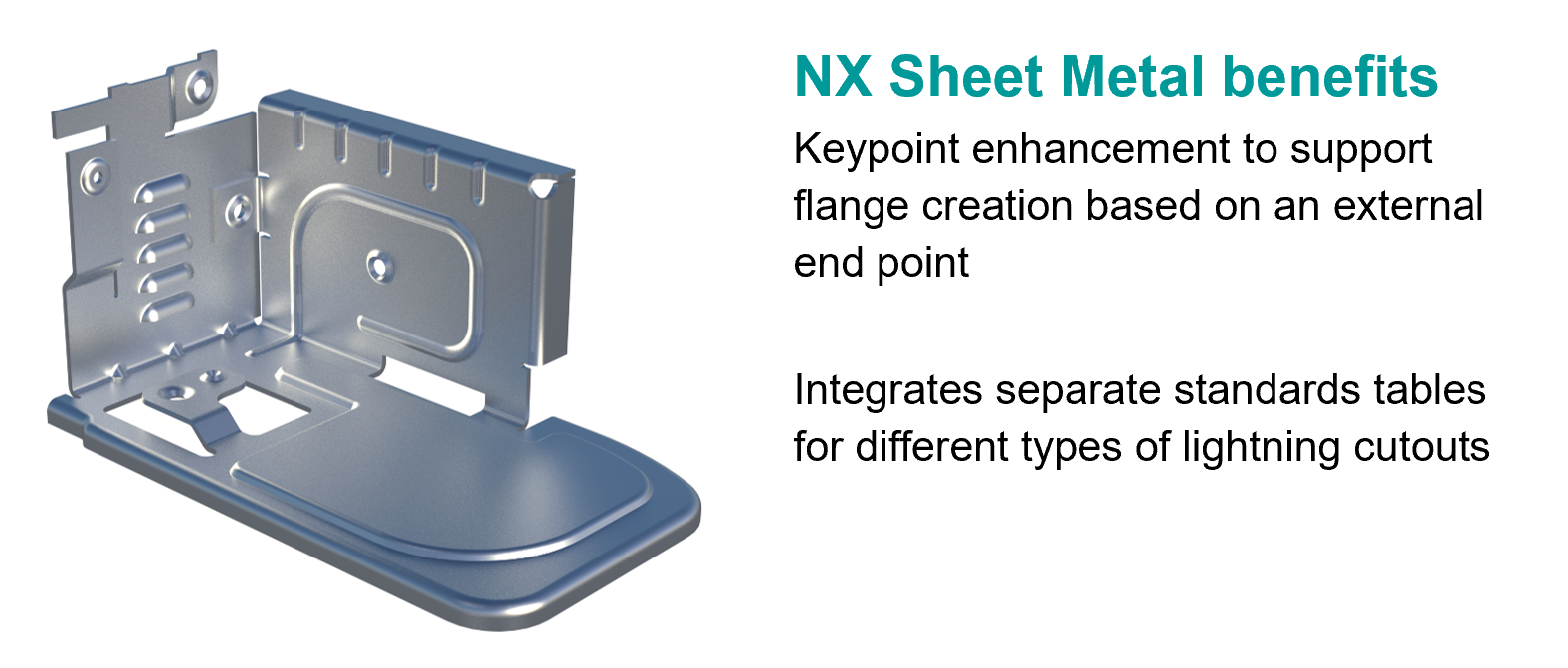

2. Thiết kế kim loại tấm (NX Sheet Metal) – Đơn giản hóa nhưng chính xác hơn

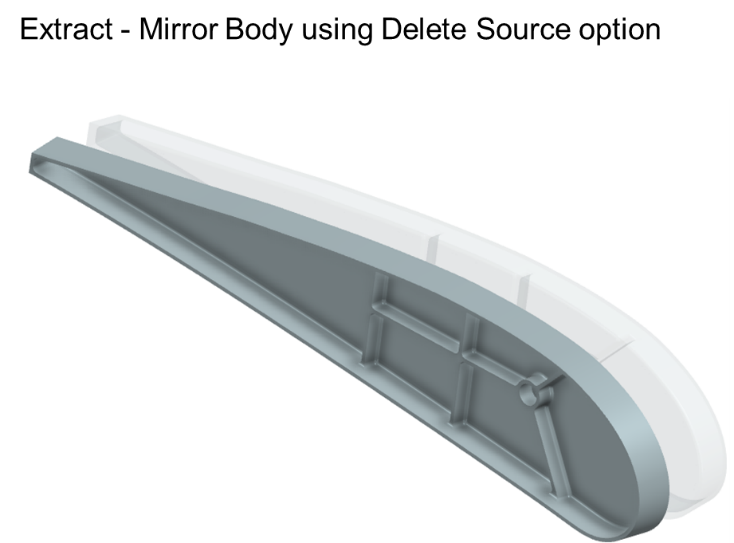

Flange – Keypoint Enhancement

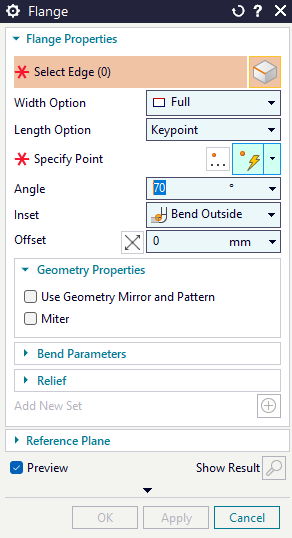

NX 2512 bổ sung kỹ thuật tạo flange mới, cho phép:

• Kéo flange đến keypoint bên ngoài
• Xác định góc tạo flange linh hoạt hơn

Điều này đặc biệt hữu ích khi thiết kế các chi tiết kim loại tấm có hình học phức tạp hoặc yêu cầu lắp ráp chính xác.

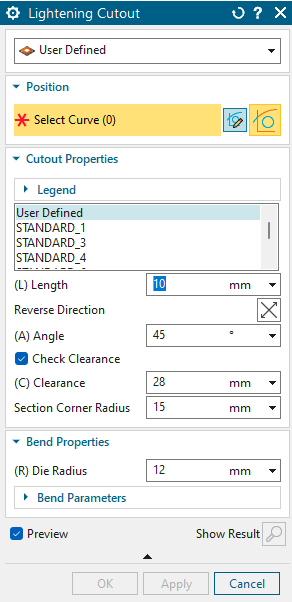

Lightning Cutout – Bảng tiêu chuẩn tách biệt

Lightning Cutout nay hỗ trợ separate standards tables cho:

• Cutout từ Hole
• Cutout từ Sketch người dùng

Các bảng tiêu chuẩn có thể cấu hình theo vật liệu, giúp:

• Chuẩn hóa thiết kế
• Đảm bảo khả năng gia công
• Dễ dàng áp dụng cho nhiều tiêu chuẩn sản xuất khác nhau

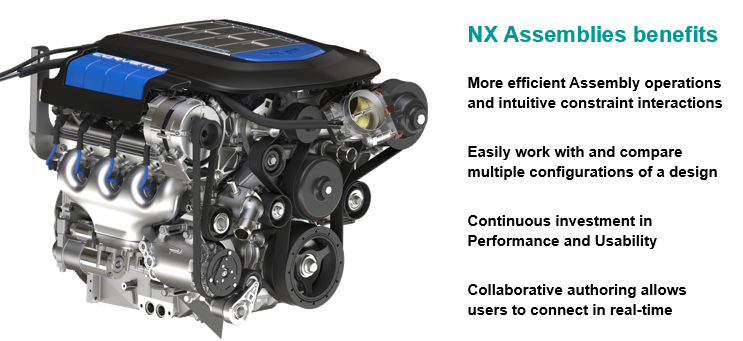

3. Thiết kế lắp ráp (NX Assemblies) – Trải nghiệm người dùng và cộng tác vượt trội

Cải tiến mạnh trải nghiệm Assembly Constraints

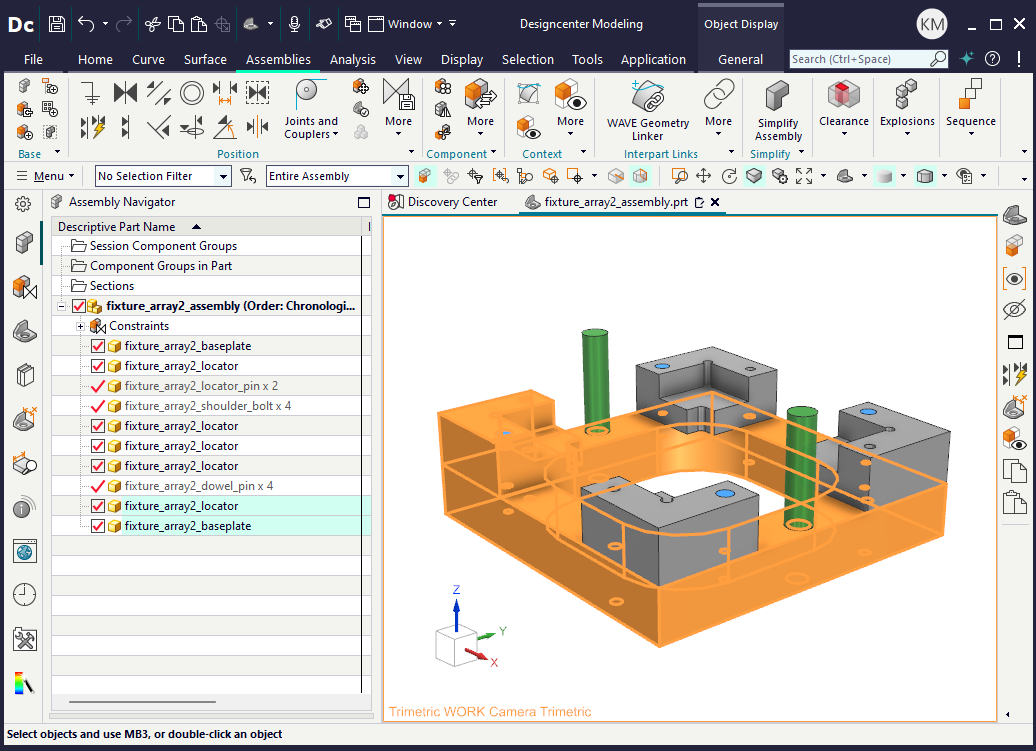

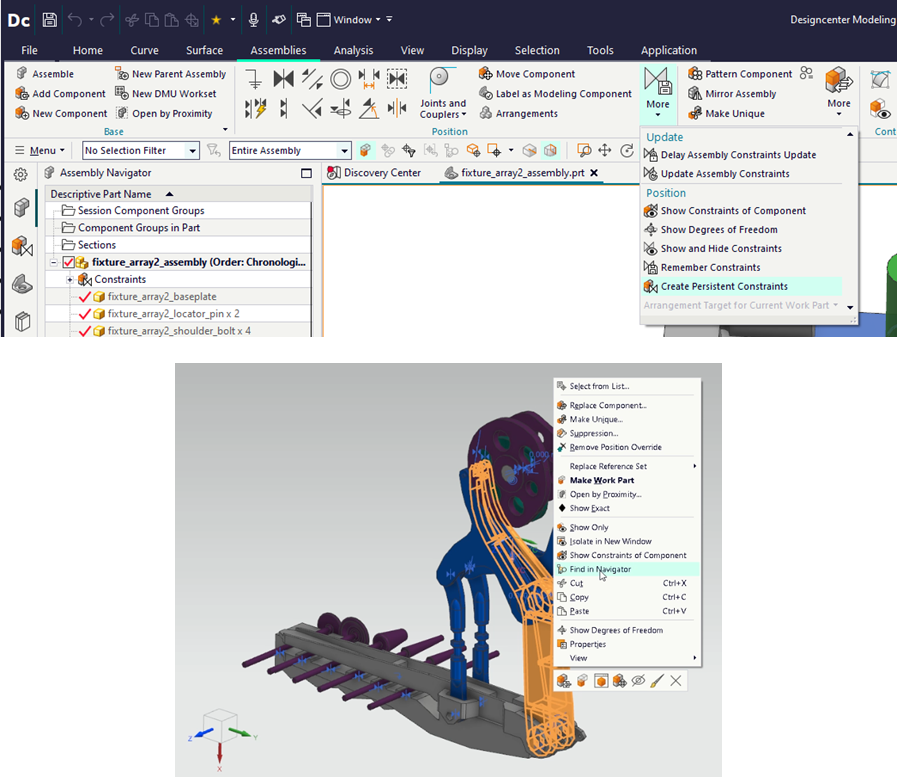

NX 2512 mang đến loạt nâng cấp lớn cho Assembly Constraints:

• Tạo constraint trực tiếp không cần hộp thoại
• Ngăn tạo constraint xung đột
• Move Component by Constraints – di chuyển bằng ràng buộc tạm thời
• Magnetic Snap – kéo thả và “hít” chi tiết vào đúng vị trí

Những cải tiến này giúp giảm đáng kể số thao tác khi dựng lắp ráp lớn.

Copy/Paste vẫn giữ ràng buộc

Khi copy/paste component:

• Các constraint nội bộ được giữ nguyên
• Hỗ trợ paste giữa các subassembly hoặc cửa sổ NX khác nhau
• Có tùy chọn Paste Special để bỏ constraint (hành vi cũ)

Multi-Configuration Design Worksets – So sánh nhiều cấu hình

NX 2512 giới thiệu Multi-Configuration Design Worksets, cho phép:

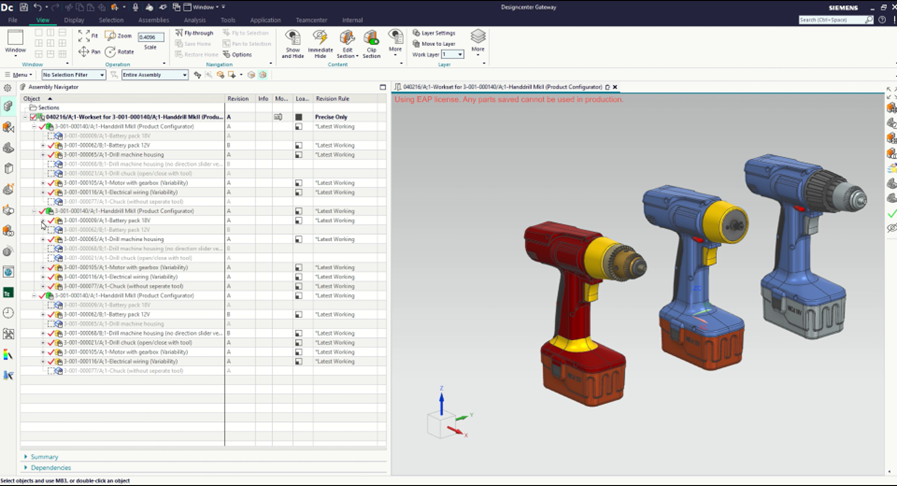

• Mở cùng một assembly với nhiều cấu hình khác nhau
• So sánh phương án thiết kế trực tiếp trong cùng session
• Hỗ trợ JT Multi-CAD và Minimal Load

Đây là tính năng rất giá trị cho thiết kế biến thể sản phẩm và engineering change.

4. Hiệu suất và cộng tác thời gian thực

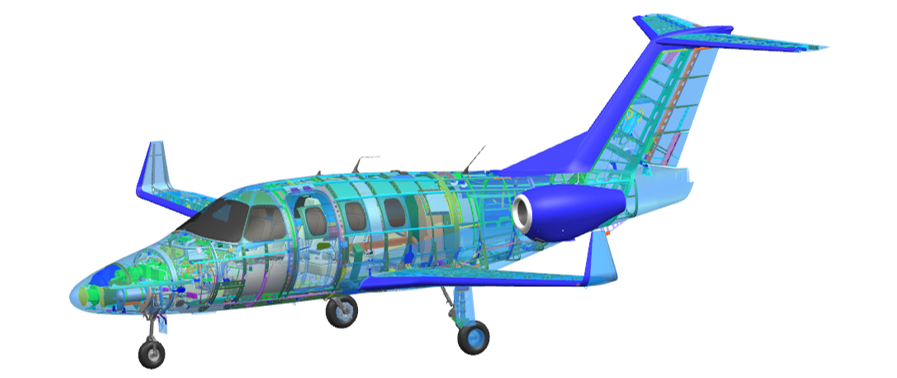

Cải thiện hiệu suất lắp ráp lớn

• Thay Reference Set trên dữ liệu Minimal Load nhanh hơn
• Make Work Part với dữ liệu Minimal Load nhanh gần gấp đôi

Cộng tác đa người dùng trong Designcenter X

NX 2512 hỗ trợ:

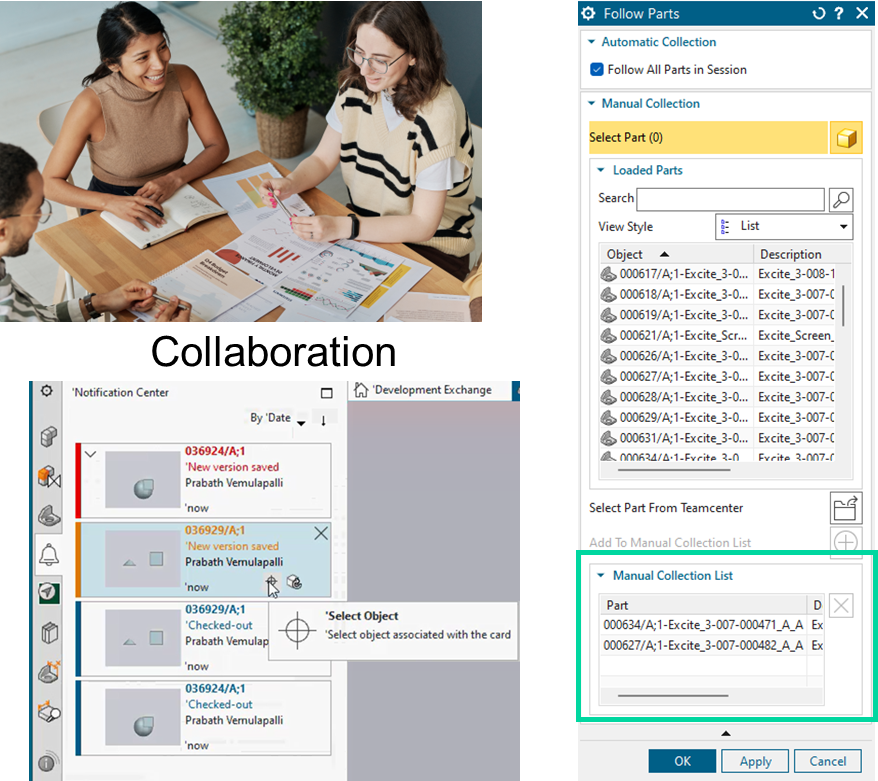

• Thông báo khi có người check-in / check-out dữ liệu
• Theo dõi (follow) component quan trọng
• Live Share – chỉnh sửa đồng thời theo thời gian thực
• Hiển thị User Presence & tích hợp Teams Chat

Giúp đội ngũ kỹ sư làm việc đồng thời, giảm xung đột và tăng tốc ra quyết định.

5. Lợi ích tổng thể cho doanh nghiệp

Với Designcenter NX 2512, doanh nghiệp có thể:

• Tăng năng suất thiết kế sản phẩm và lắp ráp phức tạp
• Chuẩn hóa workflow thiết kế kim loại tấm
• Dễ dàng xây dựng template và thiết kế tái sử dụng
• Cộng tác hiệu quả giữa nhiều kỹ sư và nhiều bộ phận
• Rút ngắn vòng đời phát triển sản phẩm

6. Join – Định nghĩa mối ghép thông minh và tự động hơn

Designcenter Join trong NX 2512 tiếp tục được nâng cấp mạnh mẽ, hỗ trợ định nghĩa bu lông, mối hàn và keo dán nhanh chóng, chính xác cho nhiều ngành công nghiệp, với trọng tâm là tự động hóa, tính nhất quán dữ liệu và khả năng sử dụng cho các bước downstream.

Các điểm mới nổi bật của Join trong NX 2512:

• Wave Link Options

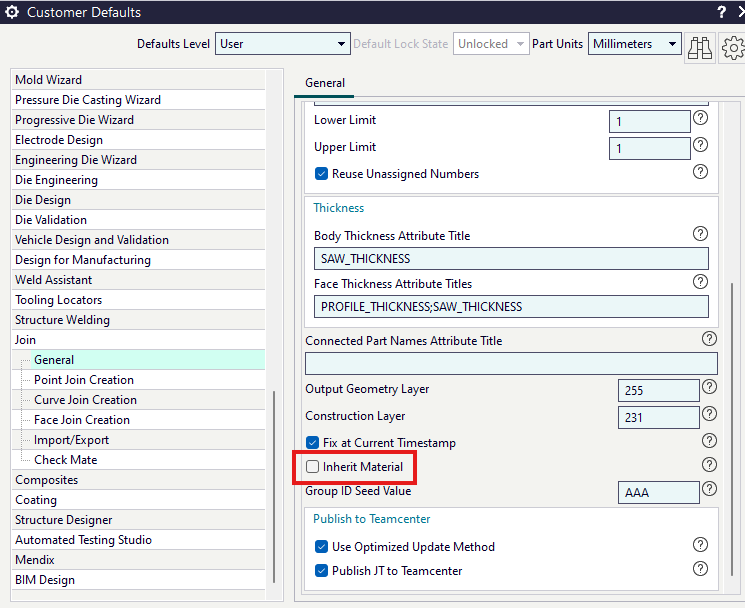

  Tự động gán vật liệu cho các mặt wave-linked, loại bỏ thao tác chỉnh sửa thủ công sau khi tạo liên kết và tránh gán vật liệu không cần thiết.

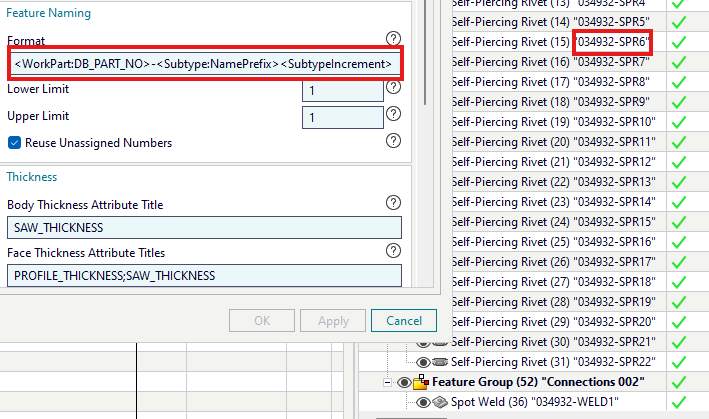

• Intelligent Feature Naming
  Các feature Join được đặt tên tự động dựa trên loại đối tượng và thuộc tính của join container, không còn cần viết hoặc duy trì NX Open tùy biến.

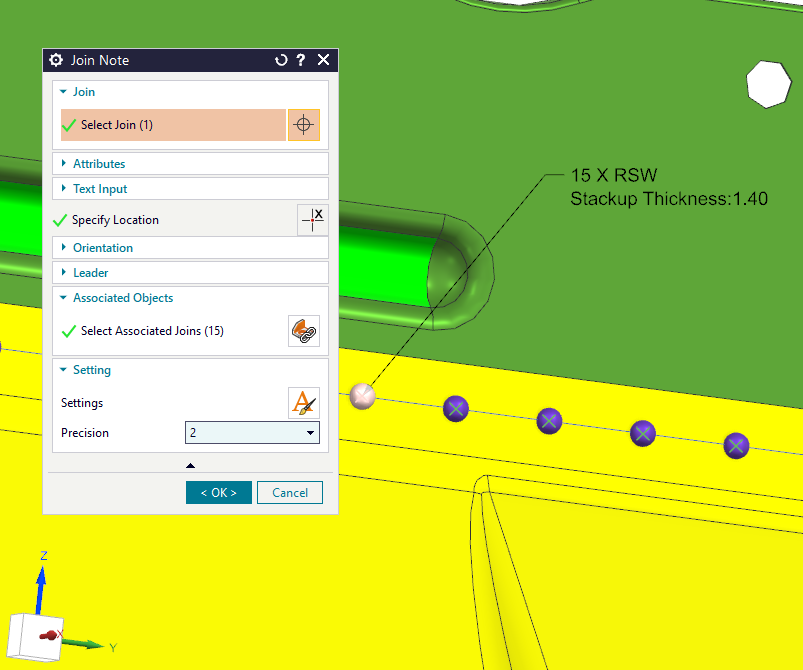

• Thiết lập độ chính xác cho Join Notes
  Cho phép kiểm soát số chữ số thập phân, giúp ghi chú kỹ thuật rõ ràng, dễ đọc hơn trong sản xuất.

• Selective Check-Mate Tests
  Chạy kiểm tra Check-Mate trên các nhóm Join feature được chọn, tiết kiệm thời gian khi làm việc với các mô hình lớn.

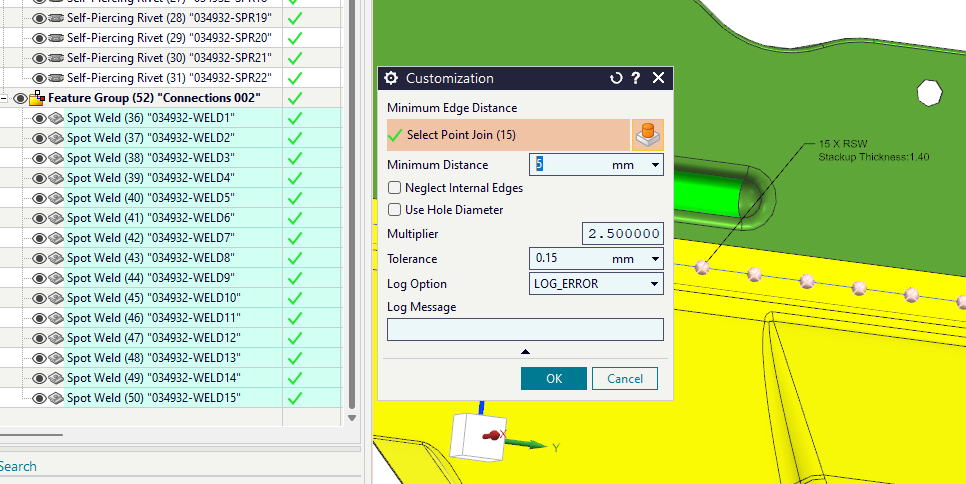

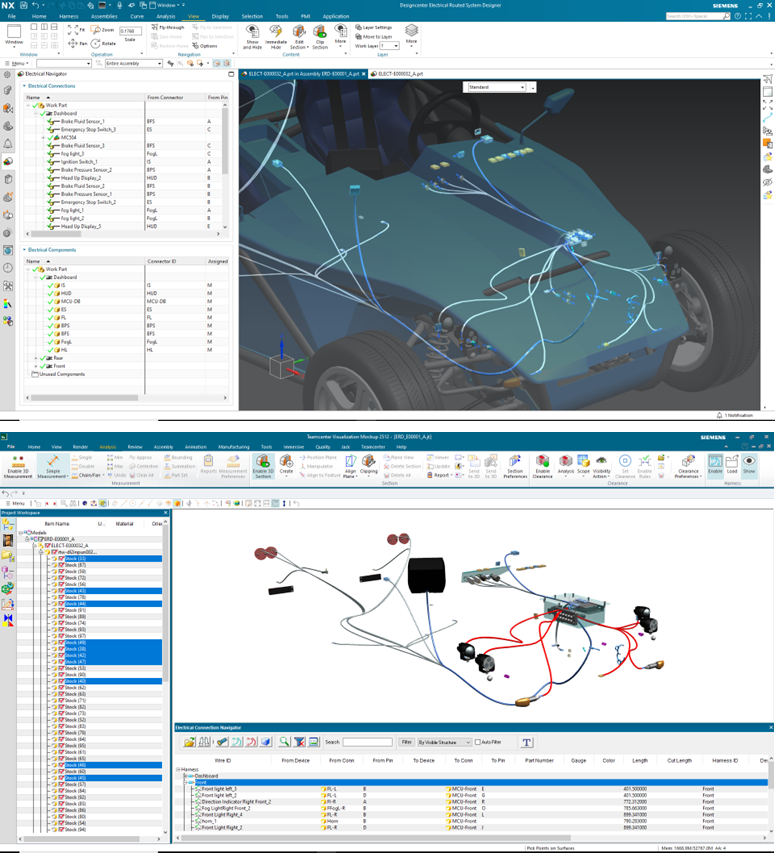

• RSD Integrated Pipe Join

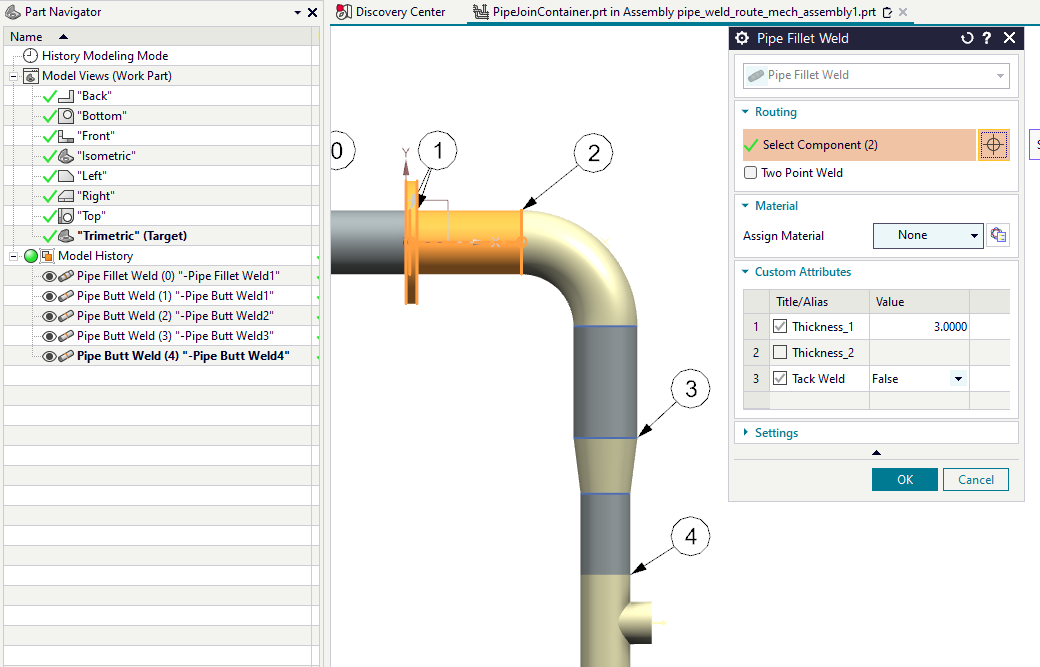

  Tích hợp hoàn toàn với Routed Systems Designer (RSD), cho phép tạo tự động mối hàn và mặt bích đường ống dựa trên các rule trong bảng Excel.

Giá trị mang lại: Thiết kế mối ghép nhanh hơn, dữ liệu chất lượng cao hơn và dễ dàng chuyển giao sang các bước sản xuất, kiểm tra.

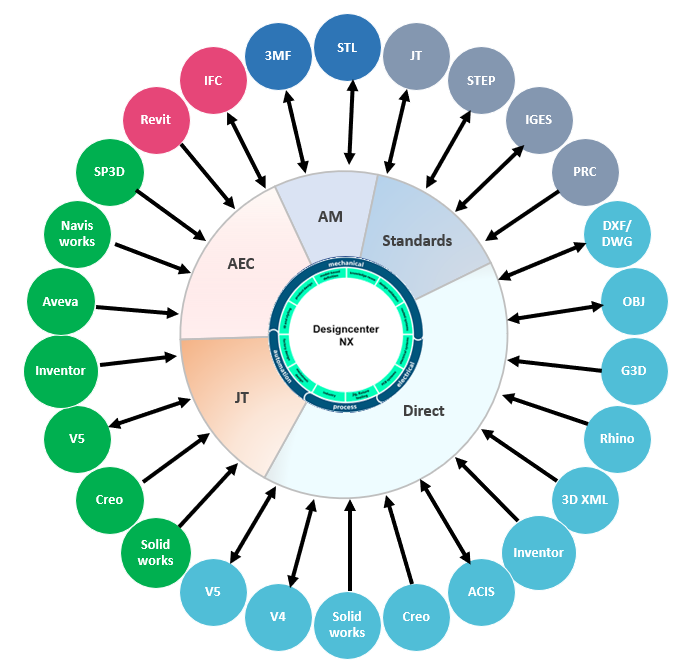

7. Data Translation – Trao đổi dữ liệu Multi-CAD đáng tin cậy

NX 2512 nâng cao khả năng Data Translation, đảm bảo việc trao đổi dữ liệu CAD giữa nhiều hệ thống khác nhau diễn ra chính xác và ổn định.

Các cải tiến chính:

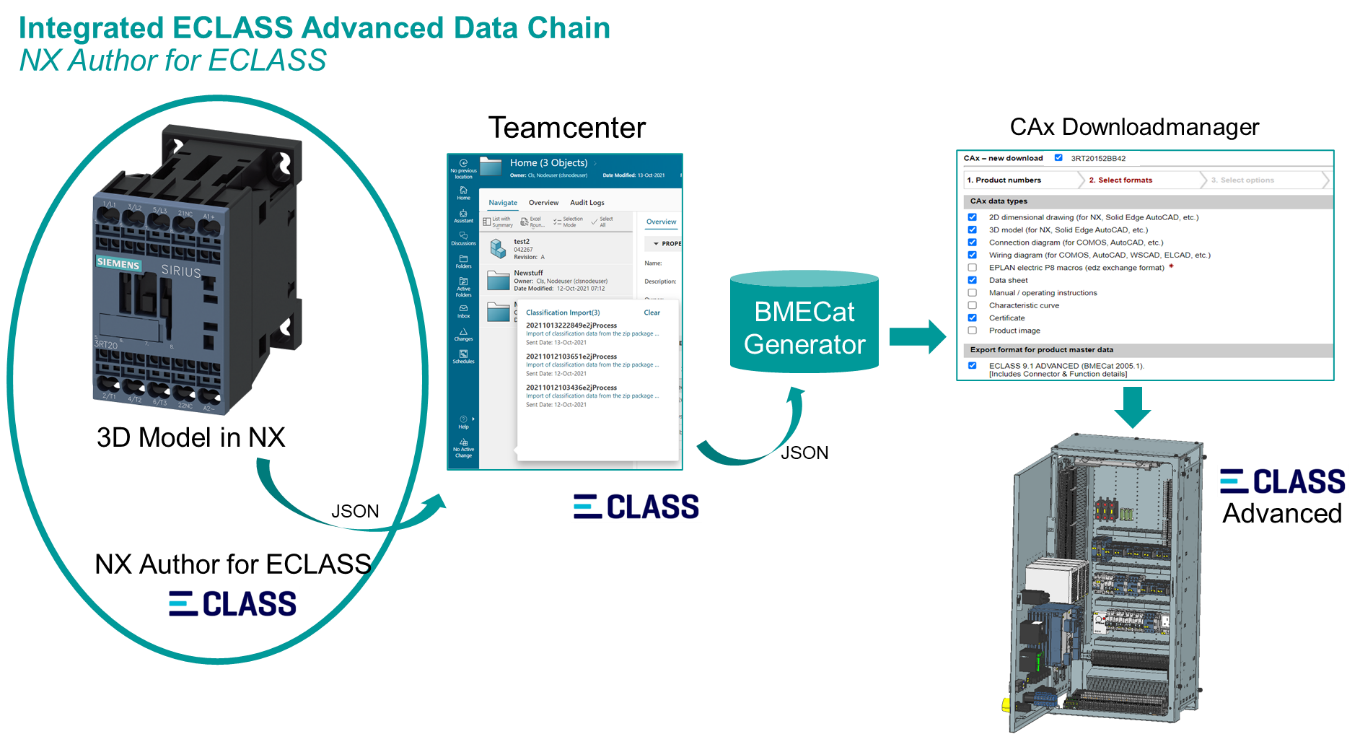

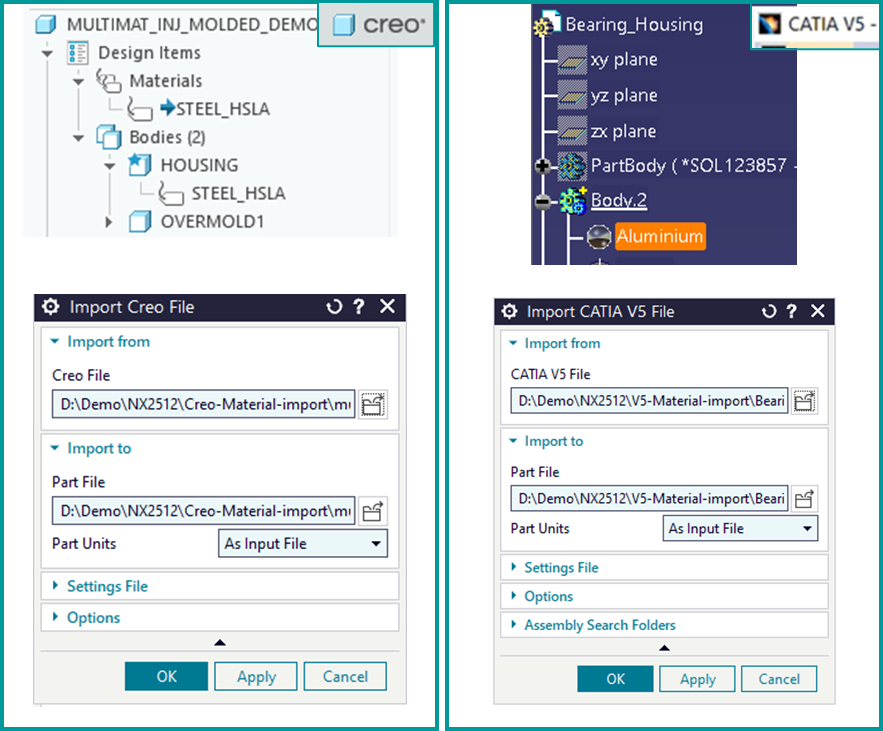

• Tăng độ ổn định khi nhập/xuất hình học và lắp ráp phức tạp
• Bảo toàn tốt hơn dữ liệu PMI và mối liên kết hình học
• Giảm đáng kể công đoạn sửa lỗi (healing) khi nhận dữ liệu từ đối tác hoặc nhà cung cấp

Những cải tiến này giúp doanh nghiệp tự tin hợp tác trong chuỗi cung ứng multi-CAD, đồng thời giữ nguyên ý đồ thiết kế ban đầu.

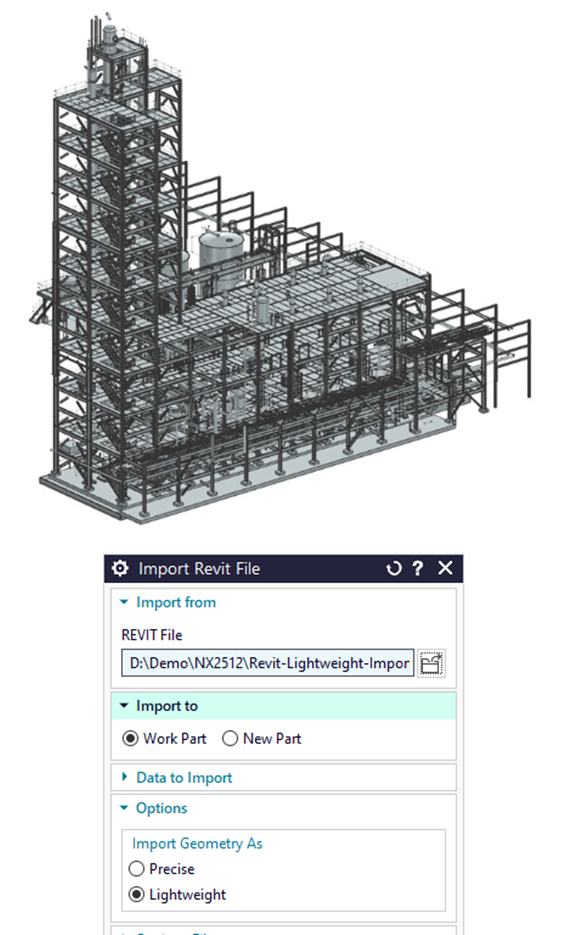

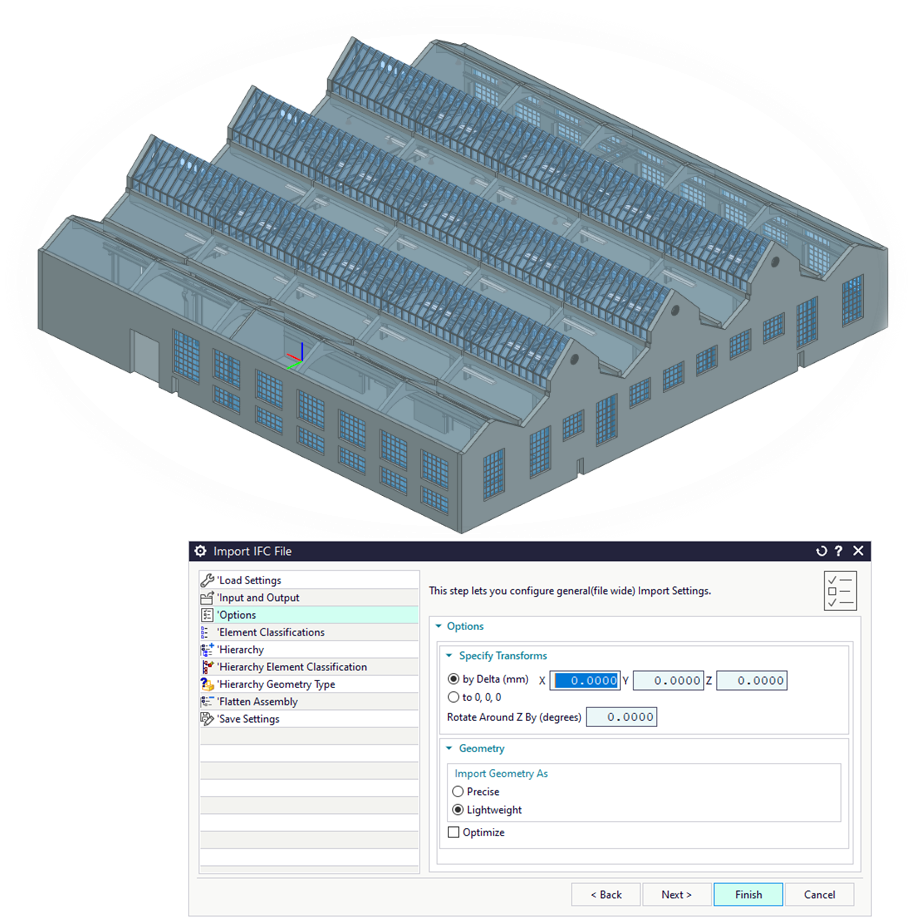

BIM & IFC in Construction Modeling

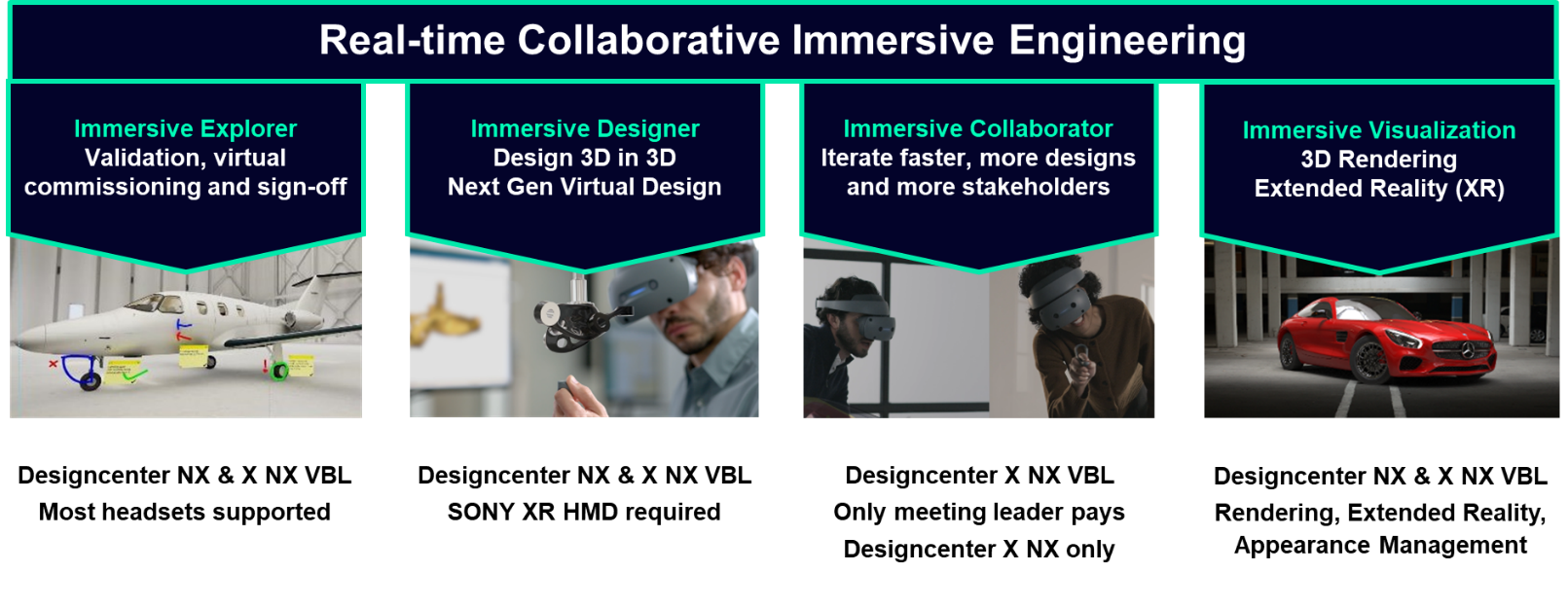

8. Immersive Visualization – Đánh giá thiết kế trong không gian 3D thực tế

Immersive Visualization trong Designcenter NX 2512 mang đến các cải tiến lớn về hiệu năng, trải nghiệm người dùng và cộng tác, cho phép kỹ sư và các bên liên quan trải nghiệm thiết kế ở tỷ lệ 1:1 thông qua desktop, VR và XR.

Các điểm mới đáng chú ý:

• Live Update trong Immersive Collaboration
  Mọi thay đổi thiết kế từ người chủ trì được cập nhật trực tiếp đến tất cả người tham gia.
• Cải thiện hiệu năng vượt trội
  Giảm tới 75% bộ nhớ và tăng tốc độ tải lên đến 6 lần nhờ tối ưu xử lý song song và instancing hình học.
• Môi trường Immersive mới & cảnh người dùng tự định nghĩa
  Hỗ trợ các bối cảnh như đại dương, đường đua, không gian mở vô hạn hoặc HDR tùy chỉnh.
• Global Selection trong Immersive Designer
  Trải nghiệm chọn đối tượng nhất quán giữa môi trường NX desktop và immersive.
• Immersive Walkthrough Mode
  Hỗ trợ walkthrough bằng desktop hoặc gamepad, lý tưởng cho đánh giá công thái học và không gian.
• Bộ công cụ Immersive & Radial Menu được thiết kế lại
  Truy cập lệnh nhanh hơn, thao tác trực quan hơn.

Ứng dụng thực tế: Design review, đánh giá công thái học, mô phỏng vận hành, đào tạo và phê duyệt thiết kế – không cần prototype vật lý.

9. Mastertrim – Thiết kế nội thất và seat trim nâng cao

Mastertrim trong NX 2512 hỗ trợ quy trình concurrent engineering cho thiết kế ghế và nội thất, đặc biệt trong ngành ô tô và hàng không.

Tính năng mới và cải tiến:

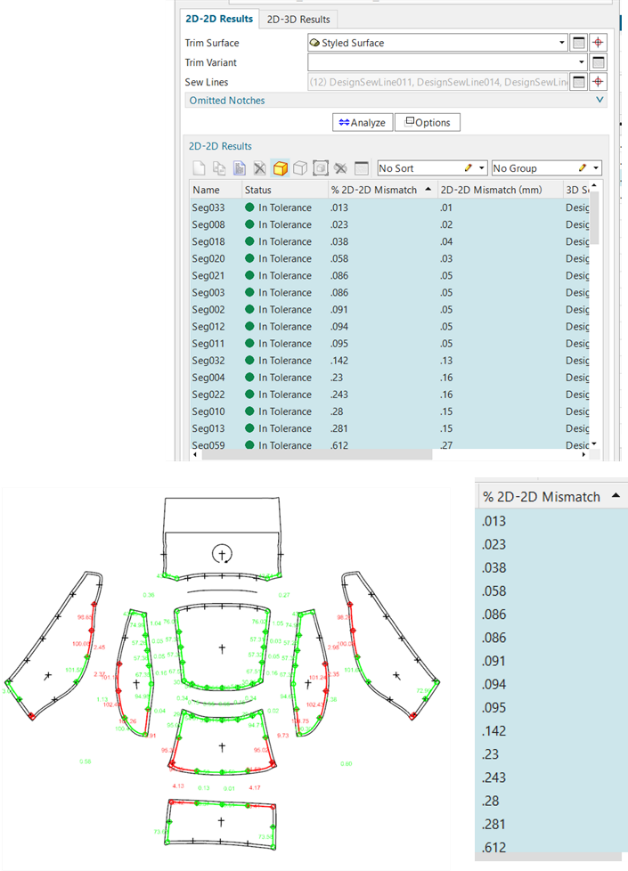

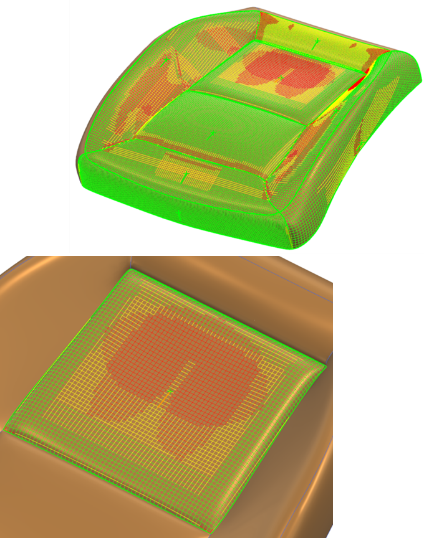

• Extended Concavity Analysis
  Phân tích lõm mở rộng, bao gồm cả các vùng phẳng lân cận – giúp phát hiện sớm rủi ro sản xuất.

• Cải thiện độ chính xác Notch Analysis
  Đánh giá sai lệch theo phần trăm (%) và phân tích 3D chính xác hơn cho các đường may.

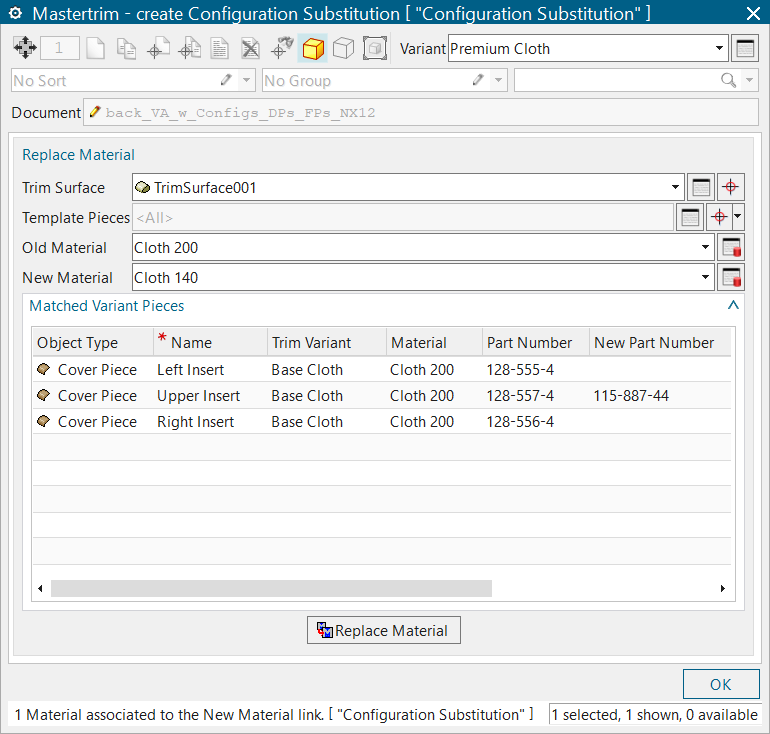

• Configuration Substitution Utility
  Cho phép thay đổi vật liệu giữa các biến thể mà không làm thay đổi part number, đảm bảo tính nhất quán dữ liệu trong Teamcenter.

Lợi ích: Giảm phụ thuộc prototype, rút ngắn thời gian ra sản phẩm đầu tiên, tăng độ chính xác ước tính chi phí và tự động hóa quy trình.

10. NX Inspector – Chất lượng dựa trên mô hình và PMI

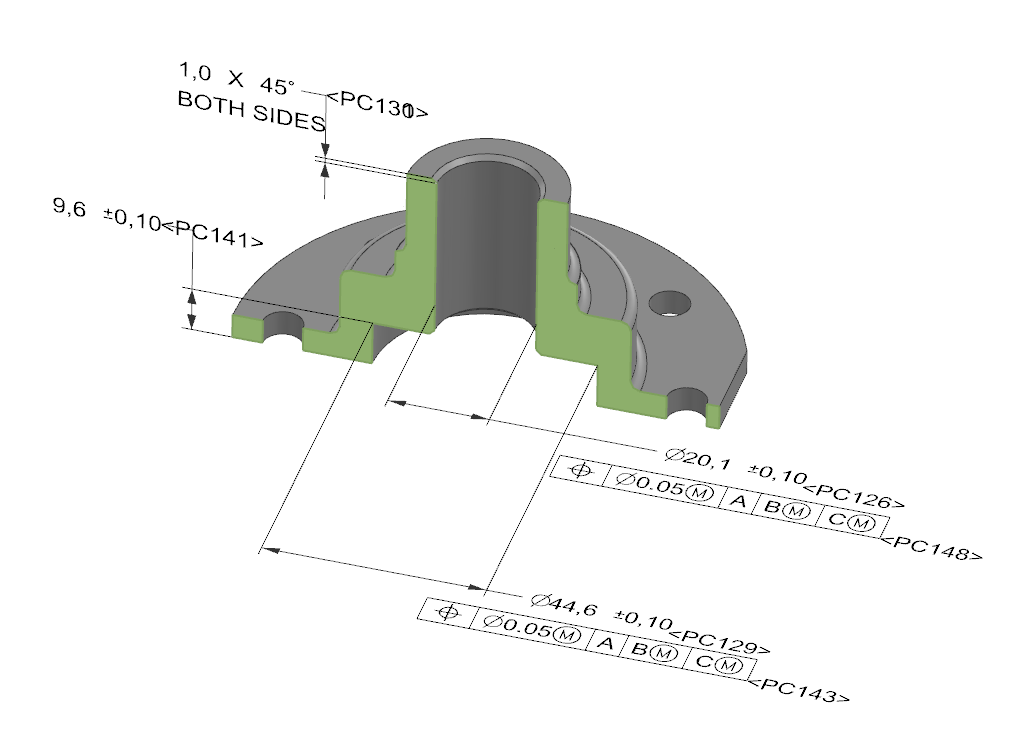

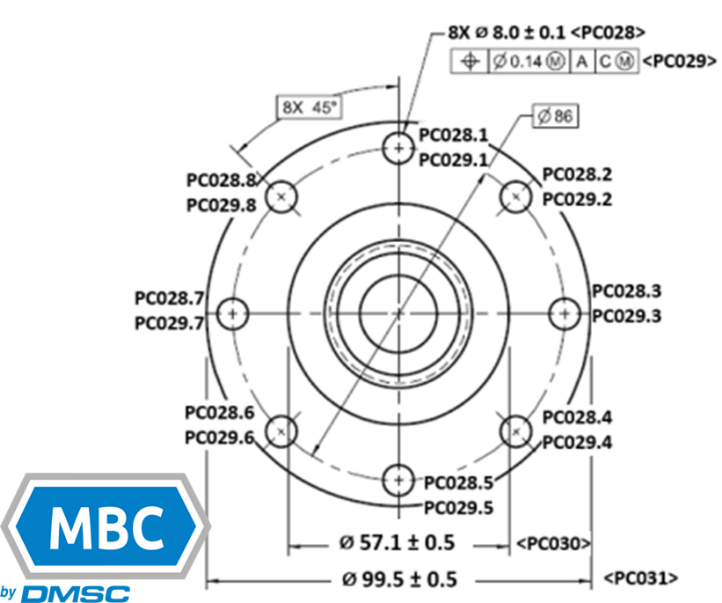

NX Inspector trong Designcenter NX 2512 cho phép diễn giải và sử dụng nhất quán PMI (Product Manufacturing Information), là nền tảng quan trọng cho Model-Based Enterprise (MBE).

Các điểm mới nổi bật:

• Hỗ trợ chuẩn DMSC Model-Based Characteristics (MBC)
  NX Inspector là giải pháp CAD đầu tiên hỗ trợ native chuẩn MBC của DMSC.

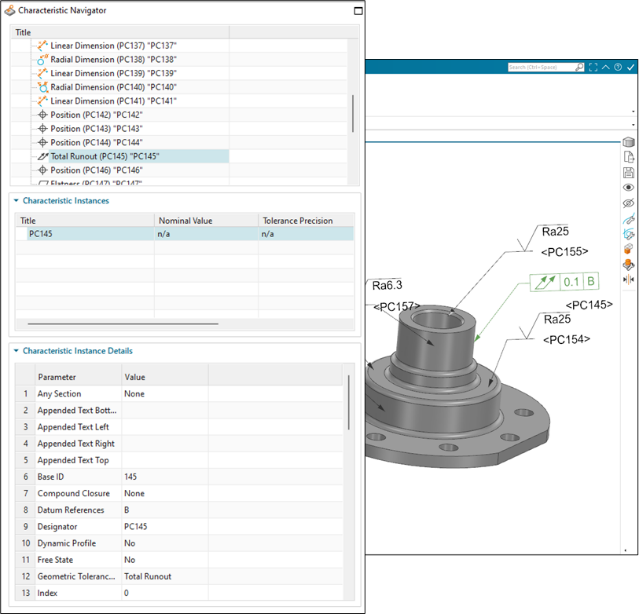

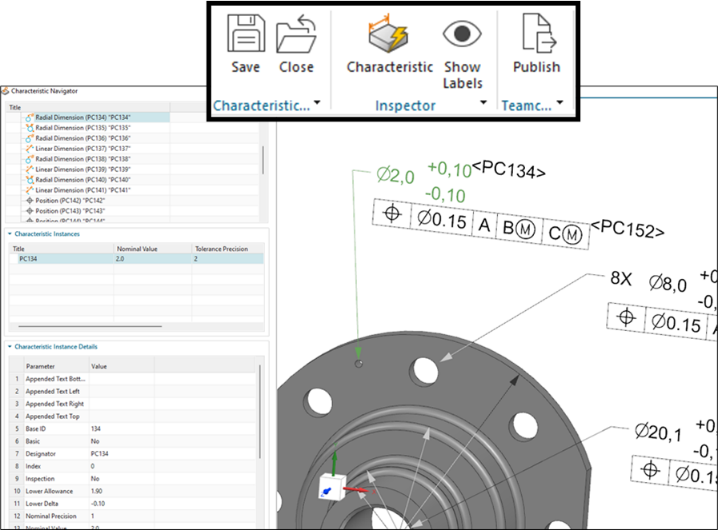

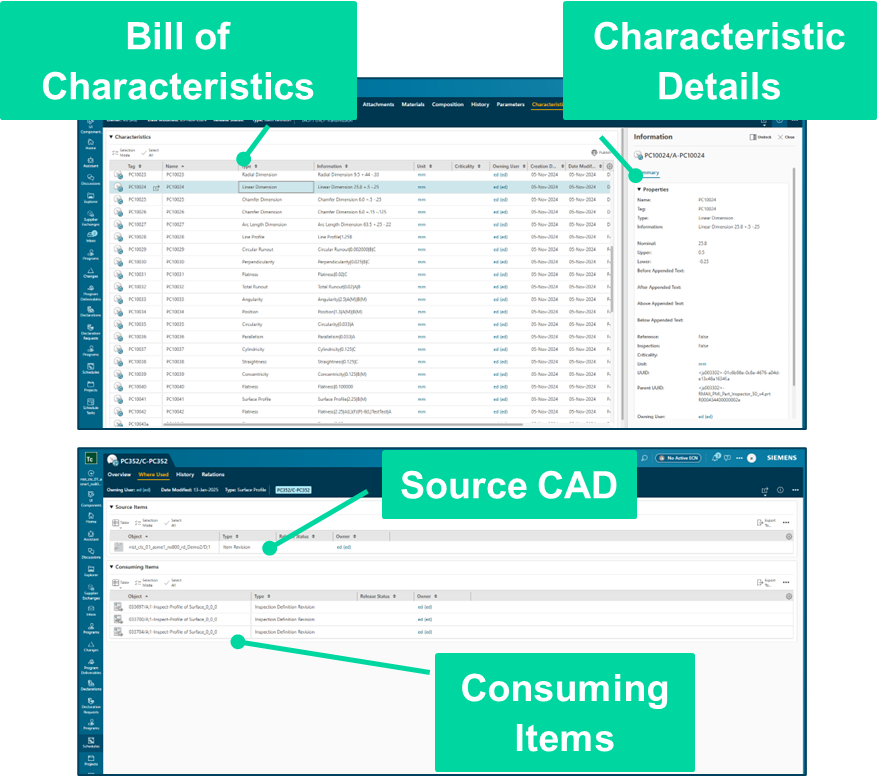

• Liên kết trực tiếp với PMI
  Đặc tính (characteristics) tự động cập nhật khi PMI thay đổi.

Liên kết trực tiếp với PMI

• Highlight hình học cải tiến
  Hiển thị trực quan hình học liên quan đến từng characteristic.

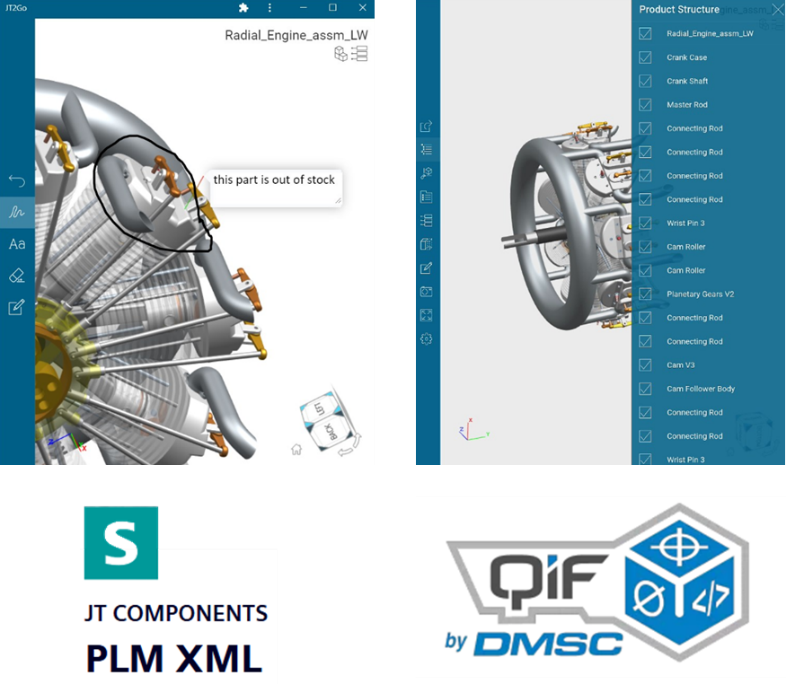

• Xuất dữ liệu trung lập CAD
  Hỗ trợ PLMXML và QIF cho các hệ thống đo kiểm và chất lượng.

• Tích hợp sâu với Teamcenter
  Characteristics được quản lý như đối tượng có phiên bản, đầy đủ lịch sử thay đổi và thông báo.

Giá trị: Tạo Digital Thread xuyên suốt từ thiết kế → chất lượng → sản xuất.

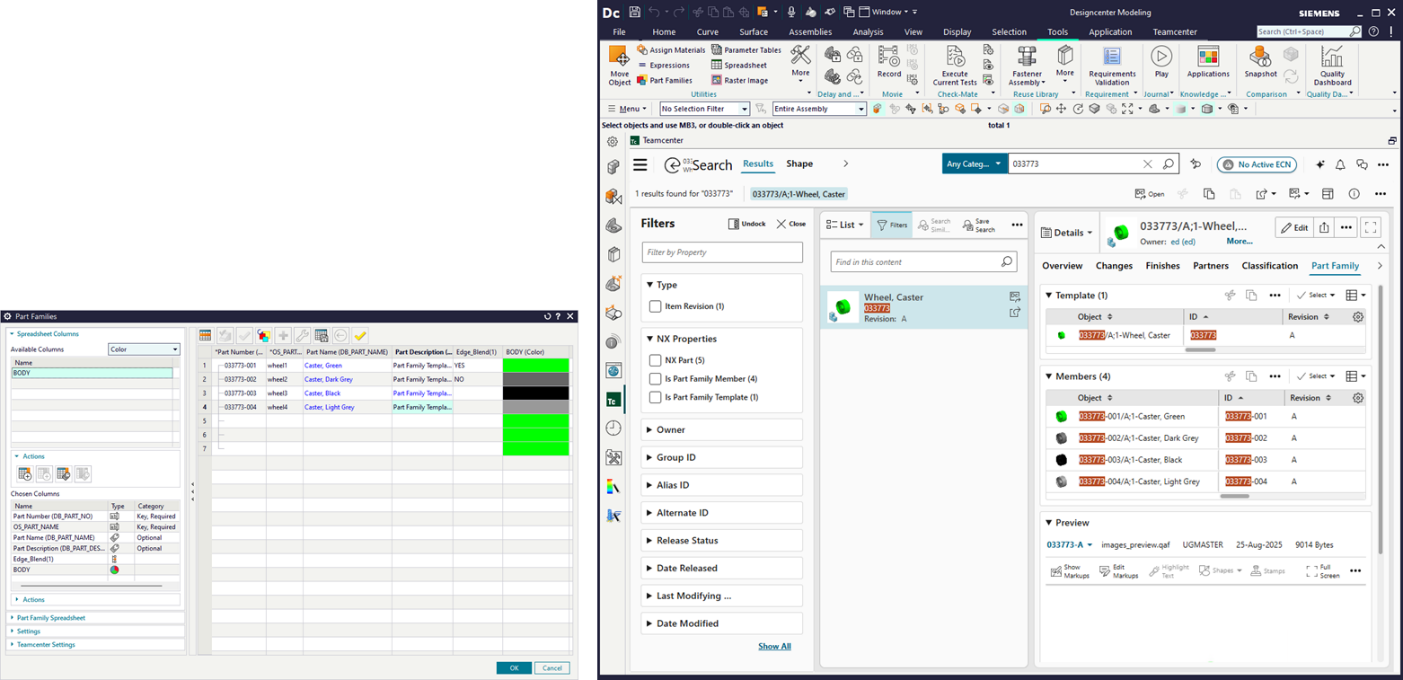

11. Data Reuse & Part Families – Thiết kế biến thể nhanh và hiệu quả

NX 2512 cải tiến Data Reuse và Part Families, giúp doanh nghiệp quản lý hiệu quả các dòng sản phẩm nhiều biến thể.

Điểm nổi bật:

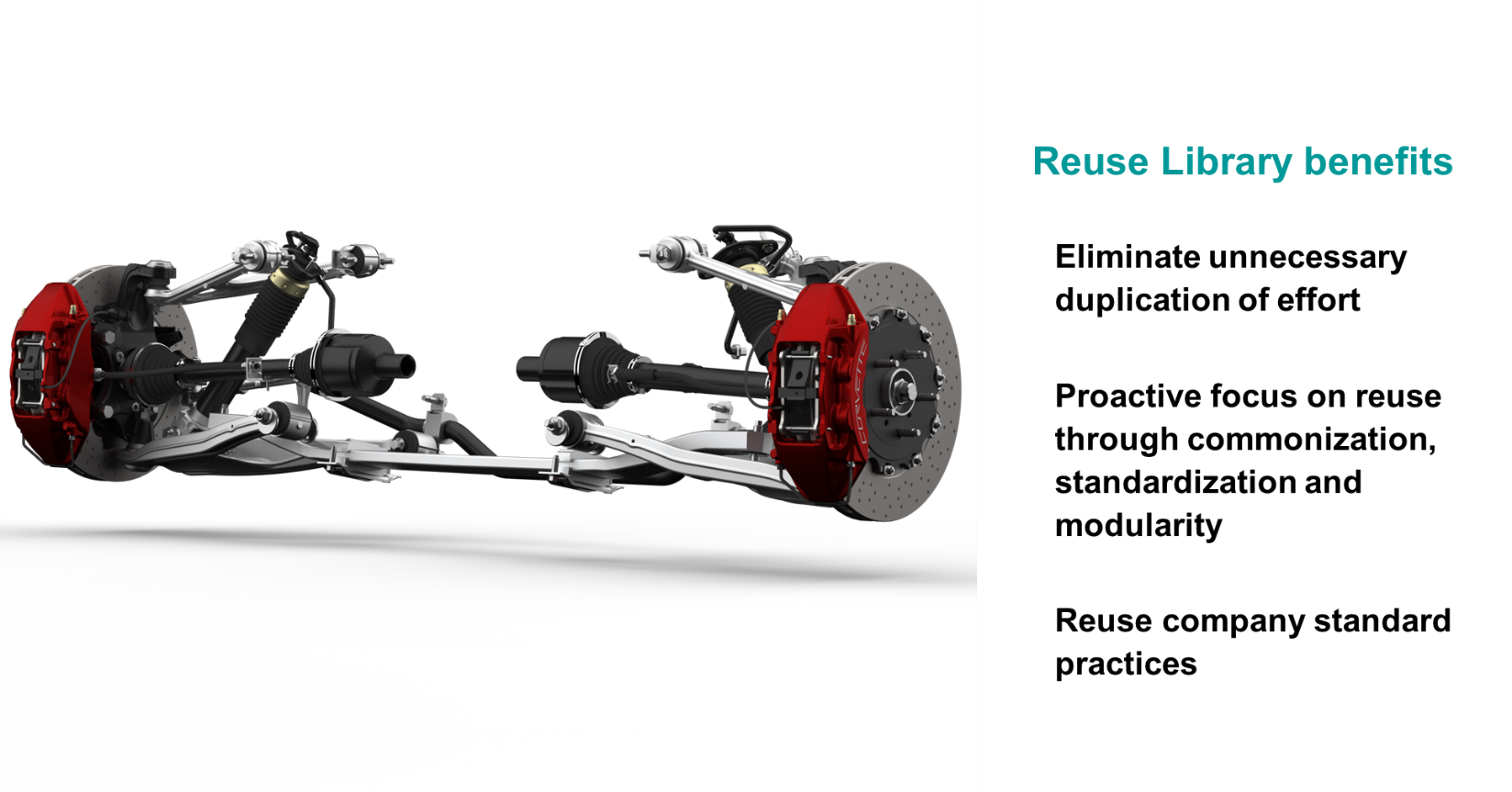

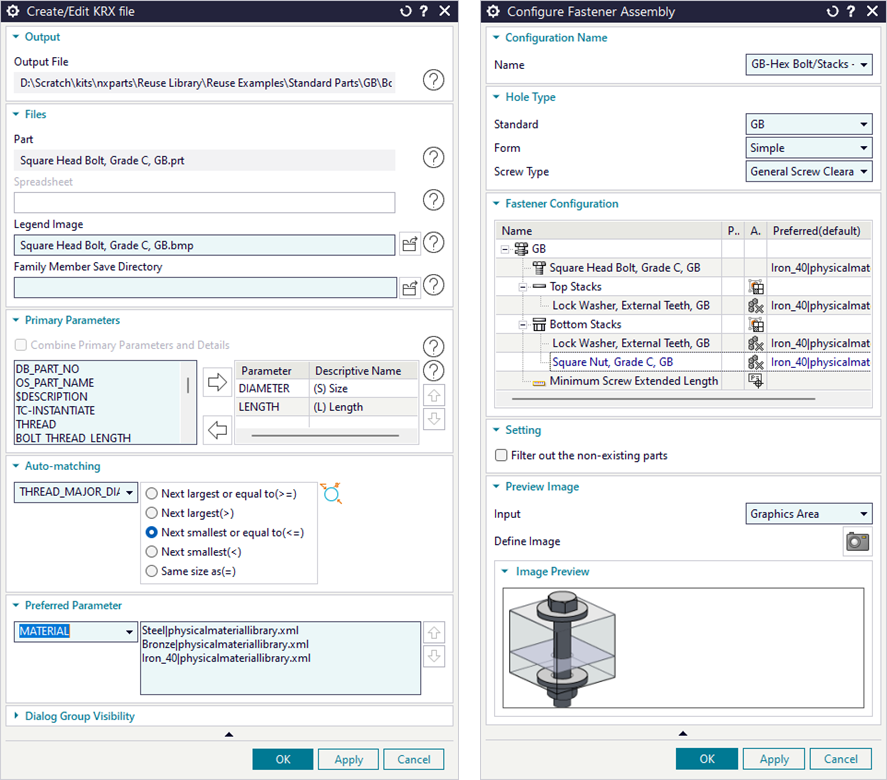

• Tạo và quản lý Part Families dễ dàng hơn

• Kiểm soát tốt hơn tham số và biểu thức cho từng biến thể

• Tái sử dụng thiết kế đã được kiểm chứng cho nhiều sản phẩm khác nhau

Điều này giúp giảm khối lượng công việc thiết kế, hạn chế lỗi và rút ngắn time-to-market.

Tổng kết mở rộng

Designcenter NX 2512 đánh dấu một bước tiến quan trọng trong thiết kế sản phẩm, thiết kế kim loại tấm, quản lý lắp ráp, cũng như các giải pháp Join, Data Translation, Immersive Visualization, Mastertrim, NX Inspector và Data Reuse & Part Families được tăng cường. Phiên bản này mang đến một giải pháp end-to-end thực sự, hỗ trợ doanh nghiệp:

• Tự động hóa thông minh và thiết kế sản phẩm hiệu năng cao
• Thiết kế các sản phẩm phức tạp nhanh hơn với độ tin cậy cao hơn
• Quản lý biến thể sản phẩm linh hoạt, dễ mở rộng
• Sản xuất và quản lý chất lượng dựa trên mô hình (Model-Based)
• Cộng tác thời gian thực trong môi trường immersive

Đối với các doanh nghiệp sản xuất đang theo đuổi chuyển đổi số và chiến lược Digital Twin toàn diện, NX 2512 là một bước nhảy vọt lớn về năng suất, chất lượng và khả năng cộng tác.
